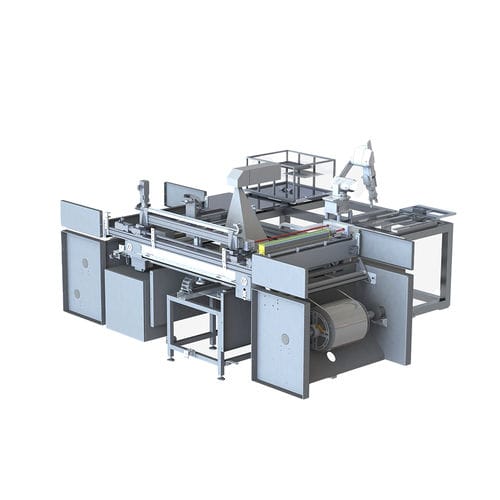

フレキシブルなディスプレイラミネート マシン

ロール・ツー・ロール自動

フレキシブル・ディスプレイ・ラミネーターは、フレキシブル・プリント・エレクトロニクス製品の加工用に設計された専用機です。この機械は、電子書籍リーダーやスマートフォンに使用される革新的なロール式スクリーンを作成するために不可欠です。 フレキシブル・ディスプレイ・ラミネーターは、クリーンルーム環境で稼動する2台の機械で構成され、汚染を最小限に抑え、最適な生産条件を保証します。 完全自動化された工程は、まずロボットアームがガラスキャリアをバキュームベッド／ラミネートテーブルに正確にセットし、ガラスプレートをラミネート機に正確に搬送することから始まる。位置が決まると、ラミネート・ローラーがガラス板に箔を貼り、2台目の機械で剥離しやすくするために箔の幅にテープを貼る。その後、レーザーカッターでガラスの輪郭に沿って箔をトリミングし、アイランド・プレイスメントのラミネーション・アプリケーションを作成する。レーザーユニットは、ラミネートされたホイルシートに固有のコードも刻印する。加工後、ロボットアームはラミネートされたガラス板を回収トレイに戻します。 2番目の機械では、箔付きガラス板がさらに加工される。別の機械が箔の上に印刷された電子構造を貼り付ける。ロボットアームは、これらの製品をバキュームベッド／デラミネートテーブルに正確に置き、レーザーカッターの下にプレートを配置してテープ（最初の機械で貼付）を切断し、デラミネートローラーのグリップポイントを作る。その後、電子部品が印刷されたホイルは、静電気を帯びたローラーを使ってガラスプレートから剥離され、印刷された電子部品がホイルに転写される。ローラーは帯電したままなので、箔は確実にローラーに付着する。
