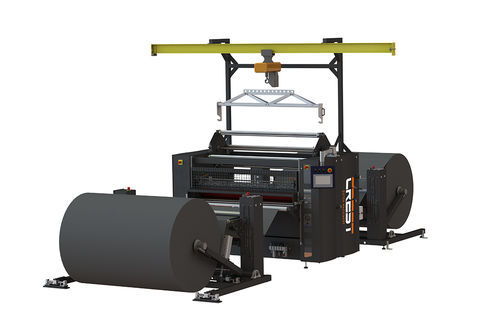

高温ラミネート マシン EVO-1700

冷間ロール・ツー・ロールロール加工機械

概要
Crest EVO-1700は、ジャンボロールのフォームを巻き戻し、フィルムと接着剤（ホット/コールド）をラミネートし、所定幅にスリットして完成ジャムボロールへ巻き取る一連の工程を1パスで行うロール-to-ロールラインです。アンワインド、2つのラミネーションステーション、空気式クラッシュカットスリッター、リワインドをコンパクトに統合し、単一のHMIで単独オペレータによる運転が可能です。

主要特徴

• 連続1パス：アンワインド → 2ラミネーション → スリット → リワインド
• フォーム厚 0.5〜120 mm を処理
• 作業幅 最大1680 mm
• 独立駆動の2つのラミネーションステーション、NIP制御
• 第一上ロールに12 kW短波IRプリアクセス（HMIで0–100%調光）
• ラミネーションユニット1の上ロールは最大135 °Cまで加熱可能（ホットメルト対応）
• 空気式クラッシュカット刃（標準5刃、最大11刃まで拡張可）
• 4ポジションのフィルムカセット（カロセル）とAutogripシャフトで高速切替
• ダンサ制御のウェブテンション（10–200 N）で可圧縮材料を安定処理

用途

• 技術用フォームのジャムボロール加工（インラインラミネート＆スリット）
• ポリウレタン等の可圧縮フォーム基材
• ホットメルトラミネーション／熱接合工程
• 圧敏フィルムや接着剤を用いたコールドラミネーション
• 同一パス内での顧客幅へのスリット加工
• フィルム交換が頻繁な多品種生産

構成と運転
アンワインド（電動摩擦ブレーキ、±100 mm サイドシフト、ウェブアライメントピン）、2つのラミネーションステーション、空気式クラッシュカットスリッター、リワインドで構成。ユニット1は上下ロール独立駆動、NIP電動調整、厚さ・圧力の表示。ユニット2はユニット1の約105%で摩擦連結し、テンションを保つ。両ユニットはø150 mmシリコーンゴムロール（60° Shore）で開口120 mmまで対応。テンションはダンサで10–200 Nにて制御。全生産はø76.2 mm（3インチ）コアで行います。

スリッティング
空気式クラッシュカット刃でスリット加工。標準5刃、最大11刃まで拡張可能。最大スリット厚 20 mm、最大通過開口 120 mm。刃位置はハンドルによる±50 mmの細かい側方調整が可能で、仕上がり幅を精密に設定できます。

切替と取り扱い
4ポジションのフィルムカロセルは予備のAutogripシャフト3本を搭載し、フィルム切替を高速化。レール式チェーンホイストがジャムボロールを最大250 kg（ホイスト含む）まで3 mまで吊上げ、8および2 m/minの速度で運搬。Smart PLCのレシピ機能が製品設定を呼び出し、セットアップ時間を短縮し再現性を確保します。

保証
サービス契約がある場合に5年保証を適用します。

仕様（主な仕様）

• モデル：EVO-1700
• 作業幅（最大）：1680 mm
• 処理可能フォーム厚：0.5–120 mm
• ジャムボロール直径（フォーム、最大）：ø1200 mm
• ジャムボロール重量（フォーム、最大）：150 kg
• フィルム/接着剤幅（最大）：1680 mm
• フィルム/接着剤厚：0.05–0.5 mm
• フィルムロール直径（最大）：ø300 mm
• フィルムロール重量（最大）：80 kg
• コア径：ø76.2 mm（3インチ）
• 最大ラミネーション速度：15 m/min
• IR加熱：12 kW 短波IR、HMIで0–100%調光
• 上ロール加熱（ユニット1）：最大135 °C
• ラミネーションロール：ø150 mm シリコーンゴム、約60° Shore、開口最大120 mm
• テンション制御：ダンサ 10–200 N
• スリット方式：空気式クラッシュカット刃（5標準、最大11）
• 最大スリット厚：20 mm
• 刃側方微調整：±50 mm
• リワインド完成ロール：最大 ø1200 mm、150 kg、3インチコア
• アンワインド：電動摩擦ブレーキ、±100 mm サイドシフト、ウェブアライメントピン
• フィルムカロセル：4ポジション、Autogripシャフト3本予備
• ホイスト：チェーンホイスト、最大荷重250 kg、3 mまで吊上げ（8/2 m/min）
• 操作：単一HMI、Smart PLCレシピ機能
• 典型材料：技術用フォーム、ポリウレタンフォーム、可圧縮基材、熱ラミネートフィルム、圧敏フィルム、ホットメルト接着剤、保護フィルム、自己粘着ラミネート、離型紙
• 保証：5年（サービス契約条件）
