高温ラミネート マシン TS-2100

冷間ロール・ツー・ロール産業用

概要

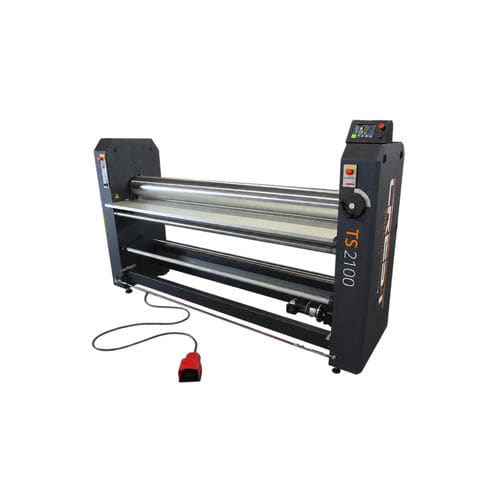

Crest TS-2100 Liquid Silicone は、液体シリコーンによるフェースマウント用途向けに設計された頑丈なラミネーターです。硬質クロム上ローラーが EPDM ゴムの下ローラーと対向し、アクリルやガラスの裏面で均一かつ気泡のない光学的接合を実現します。バックペーパーの統合給紙、最大ローラー圧 8 N/mm、有効幅最大 2150 mm を備え、フォトラボやアート仕上げ業者、高級ディスプレイ製造に適しています。

用途

• アクリル・フェースマウント：透明アクリル裏面に液体シリコーンを均一かつ気泡なく塗布し、ローラーマークのない仕上げを実現します。
• ガラス・フェースマウント：ガラス裏へ印刷物を接着し、ギャラリー向けや高級パネルの製造に適した光学的接合を提供します。
• ワイドフォーマット仕上げ：最大 2150 mm の大型基材を一度の制御された通過で処理できます。

工程と主要な機能

• 硬質クロム上ローラーと EPDM 下ローラーの組合せにより、マークの付かない接着面を実現。
• 有効幅全域で最大 8 N/mm のローラー圧を供給。
• 最大作業速度 15 m/min。
• テーブル下から紙を引き出す統合バックペーパー給紙（ロック可能なシャフト上のシングルホルダー）。
• デジタル表示のニップ開きで再現可能なセットアップと正確な隙間調整が可能。
• 圧縮空気を不要とする設計；圧力は機械式でハンドホイールにより調整（電動高さ調整はオプション）。
• 給排紙用の着脱式滑らかアルミテーブルにより、クリーンで制御された搬送を実現。

最適な用途

• アクリルやガラスの裏面へプリントをマウントするフォトラボやアート仕上げ業者。
• 光学的接合品質が製品価値を左右する高級ディスプレイおよびウォールアートの製造業者。
• 大判フォーマットを一貫した圧力で処理する必要がある仕上げ業者。
• シフトごとに再現可能で気泡のないシリコーン接着を求める生産現場。
• 別置きスタンドなしで統合バックペーパー給紙を希望する作業場。

適合材料

• 透明アクリルパネル
• ガラスパネル
• 液体シリコーン接着剤
• 写真・美術作品のプリント
• ディスプレイグラフィックス
• バックペーパー
• 要望に応じた特殊基材

オプションと構成

• 最大 150 °C のローラー温度制御（デジタル表示）
• 下ローラー追加加熱
• LED バーによる裏面圧力表示
• 出力テーブル、スリッティングシステム、長さ計
• ロールエンド検知と自動停止
• 3"〜6" コアアダプター
• デジタルプリセット付き電動ローラー高さ調整

よくある質問

• なぜクロム上ローラーか？ 液体シリコーンは剛性で完全に滑らかな接着面を必要とし、ゴム製上ローラーは跡や変形を生じる場合があります。クロム上ローラーは EPDM 下ローラーと組み合わせ、空気を閉じ込めずに均一にシリコーンを広げます。
• 素材幅：TS-2100 は最大 2150 mm を処理（TS-1600 は最大 1650 mm）。
• 圧縮空気：機械は圧縮空気を使用せず稼働します。
• バックペーパー給紙：前方下部の単一ホルダーがロック可能なシャフト上にあり、紙はテーブル下から引き出されます。
• 保証：サービス契約署名時に 5 年保証が適用されます。

仕様 / 技術仕様

• モデルファミリー：TS-2100 Liquid Silicone
• 上ローラー：硬質クロム
• 下ローラー：EPDM ゴム
• 最大ローラー圧：最大 8 N/mm
• 最大有効幅：最大 2150 mm（TS-2100）
• TS-1600 参照幅：最大 1650 mm
• 最大速度：最大 15 m/min
• 統合バックペーパー給紙：ロック可能シャフト上のシングルホルダー、テーブル下から給紙
• 設置：圧縮空気不要
• 給排紙：着脱式滑らかアルミテーブル
• オプション：ローラー加熱（最大 150 °C）、下ローラー追加加熱
• オプションアクセサリ：スリッティング、長さカウンター、ロールエンド検知と自動停止、3"–6" コアアダプター
• 保証：サービス契約署名で 5 年保証
