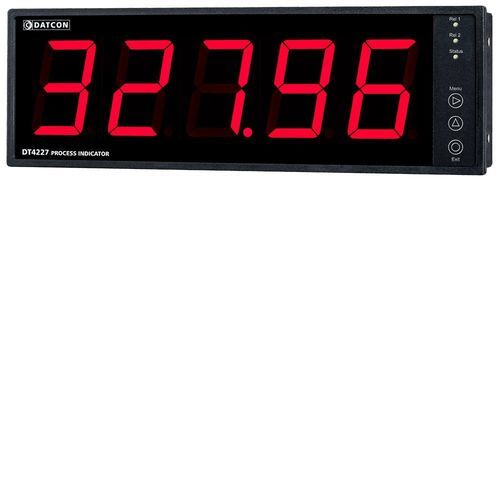

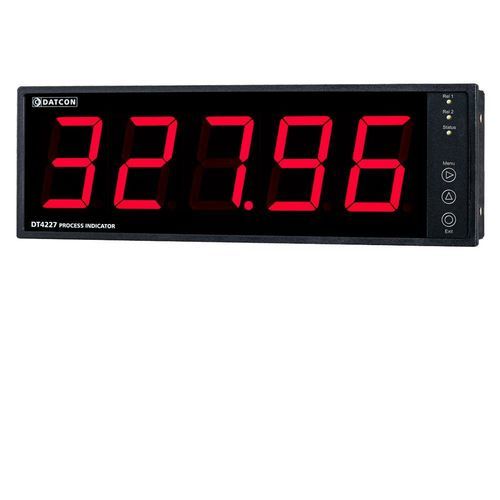

プロセス表示器 DT4227 RS4

LED7セグメント5桁

主な特長

• RS485インターフェース、Modbus RTUスレーブプロトコル
• 大型5桁7セグメントLED表示、文字高57 mm
• 輝度調整および桁／メッセージの点滅表示オプション
• 前面ボタンによる設定またはUSB-miniポートとシングルスクリーン設定ソフトウェアによる設定
• プログラム可能なSPSTリレー出力×2、複数のリミットモード
• 電源：24 VDC ±10%（DT4227 RS）または230 V AC/DC ±10%（DT4227 RS PS）
• パネル機器288 × 96 mm、取付深さ<80 mm、保護等級：前面IP52、背面IP20

製品説明
DT4227 RS4は、通信ラインで送信される符号付き数値と短い文字メッセージを表示するプロセスインジケーターです。数値モードでは-9999～99999の範囲を表示でき、先行ゼロの非表示や表示の点滅が可能です。メッセージモードでは7セグメント文字セットで短いテキスト（例：Start、Stop、End、Error）を表示でき、文字は個別または同時に点滅できます。複数台をRS485バスで接続できます。通信パラメータは設定可能で、最大通信速度は9600 Baudです。

本機はアラームや制御用にプログラム可能なSPSTリレー出力を2系統備えています。設定は前面メニューまたはUSB-miniポート経由でのシングルスクリーン構成ソフトウェアにより行えます（USB 3.0推奨）。設定は二段階パスワードで保護されます。

仕様

• 安全性：入力・出力・電源端子分離（MSZ EN 61010-1準拠）
• 汚染度：2；計測カテゴリー：II
• 通信速度：300 / 600 / 1200 / 2400 / 4800 / 9600 Baud；パリティ：偶数/奇数/なし；ストップビット：1
• リレー出力：2 × SPST NO；接点定格：30 VDC 3 A / 240 VAC 3 A
• 表示レンジ：5桁（+値）、4桁（-値）、符号、小数点；表示色：赤
• 表示LED：リレー状態×2、通信状態×1（黄）
• 操作：前面ボタン3個；構成ポート：USB-mini（USB 3.0推奨）
• 消費電力：3.5 W / 3 VA；動作温度：0～+60 °C（オプションで-20～+60 °C）
• 保管温度：-25～+70 °C；相対湿度：最大90% 結露なきこと
• 設置場所：盤内；筐体：パネル機器；接続：着脱式ねじ端子（最大2.5 mm²）
• 寸法：288 × 96 × 78 mm（W × H × D）；重量：0.7 kg；EMC：EN 61326-1
