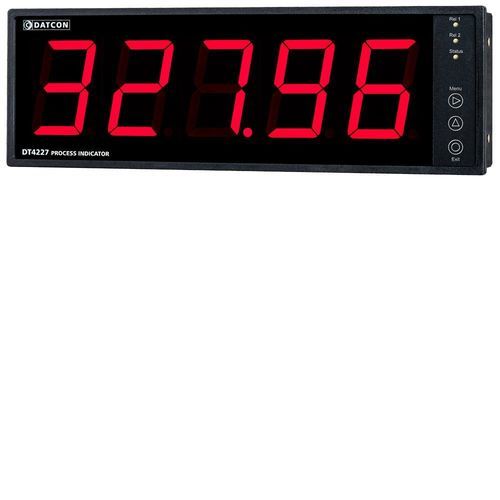

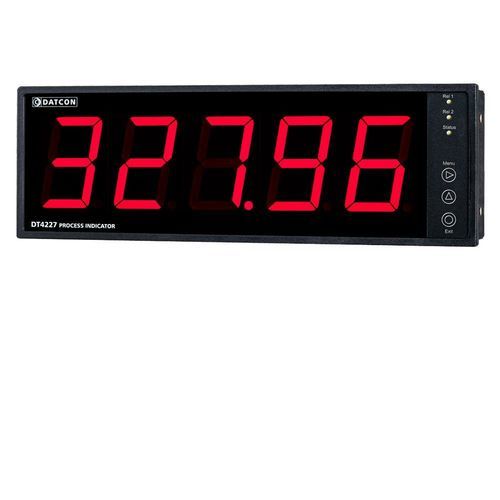

プロセス表示器 DT4227 UI

電流直流電圧電流ループ

製品の特長

• アナログ入力範囲：0-20 mA / 4-20 mA / 0-10 V / 2-10 V / 0-5 V
• ユーザー定義のスケーリングで物理単位表示
• 大型5桁LED表示、文字高57 mm、輝度調整可能
• 受動型4-20 mA送信器用20 VDC供給（20 mA供給、最大25 mA）
• プログラム可能なデュアルリレー出力（2×SPST NO）
• 前面ボタンまたはUSB（設定ソフト付）による簡易設定
• 電源仕様：24 VDC ±10%（DT4227 UI）または230 V AC/DC ±10%（DT4227 UI PS）
• パネル機器 288 × 96 mm、取付深さ <80 mm、前面 IP52 / 背面 IP20

製品説明
DT4227 UI は、測定トランスデューサのアナログ出力信号をキャビネット取付用の物理単位表示に変換するプロセス指示計です。任意の表示範囲を選択した入力信号範囲に割り当て可能です。57 mm 高さの5桁LED表示は遠距離から読み取りやすく、輝度調整と境界状態表示LEDを備えます。20 VDCの出力で受動型4-20 mA送信器を給電できます。2つのプログラム可能なリレー出力により、選択可能な限界モードでの制御が可能です。前面の3つのプッシュボタンまたはUSB-miniポートと設定ソフトで迅速に設定・立ち上げできます。DC/ACの電源オプションにより、制御盤設備に合わせた選択が可能です。

技術仕様

• 安全性：入力・出力端子と電源端子が分離（MSZ EN 61010-1 準拠）
• 汚染度：2、計測カテゴリ：II
• 入力特性：直流電流または直流電圧
• 測定範囲：0-20 mA / 4-20 mA / 0-10 V / 2-10 V / 0-5 V
• 過負荷能力：±50 mA（電流入力）、±200 V（電圧入力）
• 測定時間：12 / 60 / 100 / 200 / 300 / 500 ms
• 精度：<0.05%（Ta = 23 °C ±2 °C）
• 温度依存性：±25 ppm/°C（最大）
• 出力：2×SPST NO リレー接点；接点定格 30 VDC/3 A または 240 VAC/3 A
• 送信器供給：20 VDC @ 20 mA（最大25 mA）
• 表示：5桁LED（正値5桁、負値4桁）、文字高57 mm
• 表示更新時間：0.01 / 0.1 / 0.3 / 0.5 / 1.0 / 2.0 s
• 手動操作：前面プッシュボタン3個；構成ポート：USB-mini（USB 3.0 推奨）
• 消費電力：3 W（24 VDC）；5 VA / 3.5 W（230 V）
• 動作温度：0～+60 °C（要望により -20～+60 °C も可）；保存温度：-25～+70 °C；湿度：最大90% 結露なきこと
• 設置場所：キャビネット；筐体：パネル機器；接続：差込式ねじ端子（ケーブル最大2.5 mm²）
• 寸法（W×H×D）：288 × 96 × 78 mm；重量：0.7 kg；保護等級：前面 IP52、背面 IP20
• EMC：EN 61326-1（産業環境イミュニティ、グループ1 クラスB 放射）
