位置表示器 DT4227 Ptxx

温度抵抗性デジタル

主な特長

• Pt100 / Pt500 / Pt1000 温度センサ、または 0–500 Ω / 0–5 kΩ 抵抗・ポテンショメータ入力
• 2線/3線/4線接続対応（3/4線時は配線抵抗を補償）
• 5桁赤色7セグLED表示、文字高57 mm、輝度調整可能
• 表示更新0.01〜2.0 s選択、分解能0.1 °C
• プログラム可能なSPST（NO）リレー出力×2、複数の動作モード
• 前面ボタンまたはUSB‑miniによる設定（シングルスクリーンのソフトウェア）
• パネル取付式 288 × 96 × 78 mm、設置深さ <80 mm、前面IP52／背面IP20

製品説明

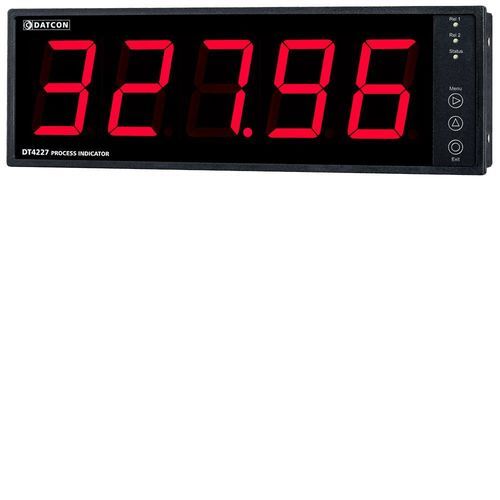

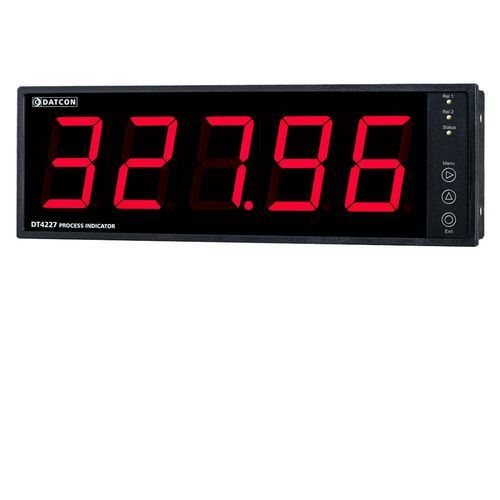

DT4227 Ptxx プロセスインジケータは、Pt100 / Pt500 / Pt1000 センサの温度と、接続された抵抗またはポテンショメータの抵抗値／ワイパ位置を測定・表示します。抵抗測定は 0–500 Ω と 0–5 kΩ の2レンジをサポートします。接続は2/3/4線に対応し、3/4線接続では配線抵抗の影響が除去されます。

5桁のLED表示は文字高57 mmで視認性が高く、輝度は調整可能です。動作パラメータは前面の簡易メニューまたはUSB‑mini経由のシングルスクリーン設定ソフトで変更できます。設定項目例：入力レンジ、信号平均、スケーリング、表示更新率、輝度、リミット値、リミット動作モード等。

2系統の自由にプログラム可能なリレー出力（SPST NO）は、アラームや制御用途に使用できます（複数の動作モード選択可）。

電源オプション

• DT4227 Ptxx：24 VDC ± 10%
• DT4227 Ptxx PS：230 V AC/DC ± 10%

技術仕様
安全性：入出力端子および電源端子は MSZ EN 61010-1 の要件に従って分離されています。汚染度2、計測カテゴリ II。

• 型番：DT4227 Ptxx
• 入力：Pt100 / Pt500 / Pt1000 センサ、または抵抗 / ポテンショメータ（0–500 Ω、0–5 kΩ）
• 接続：2 / 3 / 4 線
• 測定範囲：-200〜+800 °C（センサ）または0–5 kΩ（抵抗）
• 分解能：0.1 °C
• 精度：<0.05%（ta = 23 °C ± 2 °C）
• 測定時間：12 / 60 / 100 / 200 / 300 / 500 ms
• 表示：5桁（正値）/4桁（負値）、7セグLED、57 mm、赤
• 表示更新：0.01〜2.0 s 選択可能、輝度調整
• 表示LED：リレー状態表示×2（黄）
• リレー出力：2 × SPST（NO）、接点定格 30 VDC 3 A / 240 VAC 3 A
• 手動操作：前面ボタン×3
• 設定：USB‑mini コネクタ、USB 3.0 推奨、ソフトウェアで設定可能
• 消費電力：3 W（24 VDC）または 5 VA / 3.5 W（230 V AC/DC）
• 寸法：288 × 96 × 78 mm、設置深さ <80 mm
• 接続：着脱式ネジ端子、最大ケーブル断面 2.5 mm²
• 動作温度：0〜+60 °C（オプション -20〜+60 °C）
• 保管温度：-25〜+70 °C
• 相対湿度：結露なきこと 90% まで
• 設置場所：盤内
• EMC：EN 61326-1（産業環境）; 騒音放射 グループ1 クラスB
• 保護等級：前面 IP52、背面 IP20
• 重量：0.7 kg
