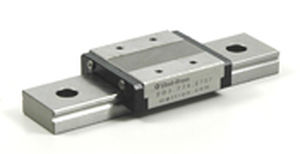

再循環ボール搬送付きリニアガイド BSG12W-1-110

精密スチール製コンパクト

循環型ボールスライドガイド(BSG-W) ファミリーBSG12W モデルBSG12W-1-110 価格： $ 165.00 特に指定のない限り、すべての寸法はミリメートルで表示されます 下記の総移動量は、1レールに1台のキャリッジを使用した場合です。 キャリッジの寸法：mm (in) H : 12 (0.472) B : 30 (1.181) L2 : 39 (1.535) L1 : 35.3 (1.39) W : 4.5 (.177) P1 : 21 (0.827) P2 : 12 (0.472) S1 : M2.6 e1 : 3 (0.118) L3 : 28.4 (1.118) W2 : - S2 : - e2 : - b : 9 (0.354) 基本定格荷重 : kgf (lbf) ダイナミックC：230（507 スタティックCo : 340（750 ガイドレールの寸法：mm（インチ P : 30 (1.181) H1 : 7.5 (0.295) C : 18 (0.709) B1 : 9 (0.354) B2 : - W1 : 6 (0.236) 縦×横×高：3.5×6×4.5 (.138 x .236 x .177) S3 Nタイプ N : 10 (0.394) 重量 : kg (lbs) キャリッジ - Lb (kg) : 0.04 (0.088) ガイドレール - Lb/ft (kg/m) : 0.96 (0.645) mm（インチ 最大長さ : 1000 (39.37)
