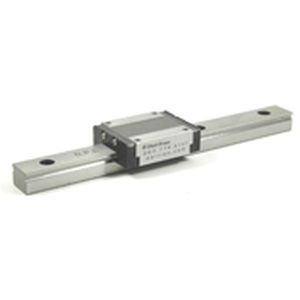

再循環ボール搬送付きリニアガイド BSGS25-1-880

精密スチール製コンパクト

循環型ボールスライドガイド(BSG) ファミリーBSGS25 モデルBSGS25-1-880 価格： $ 629.00 特に指定のない限り、すべての寸法はミリメートルで表示されます 下記の総移動量は、1レールに1台のキャリッジを使用した場合です。 キャリッジの寸法：mm (in) H : 25 (0.984) B : 46 (1.811) L2 : 62 (2.441) L1 : 55.7 (2.193) W : 4 (0.157) P1 : 38 (1.496) P2 : 38 (1.496) S1：M4 e1 : 6 (0.236) L3 : 45.7 (1.799) W2 : - S2 : - e2 : - b : 17.5 (0.689) 基本定格荷重 : kgf (lbf) ダイナミックC：700（1544 スタティックCo : 1000（2205 ガイドレールの寸法：mm（インチ P : 60 (2.362) H1 : 15 (0.591) C : 20 (0.788) B1 : 10 (0.394) B2 : - W1 : 13 (0.512) D x G x H : 6 x 9.5 x 8.5 6 x 9.5 x 8.5 (.236 x .374 x .335) S3 Nタイプ : - - N N : 20 (0.788) 重量 : kg (lbs) キャリッジ - Lb (kg) : 0.23 (0.507) ガイドレール - Lb/ft（kg/m）：2.14（1.438 mm (in) 最大長さ : 1000 (39.37)
