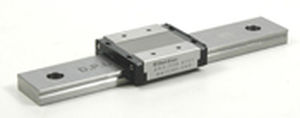

再循環ボール搬送付きリニアガイド BSG14W-1-230

精密スチール製コンパクト

循環式ワイドボールスライドガイド(BSG-W) ファミリーBSG14W モデルBSG14W-1-230 価格： $ 222.00 特に指定のない限り、すべての寸法はミリメートルで表示されます 下記の総移動量は、1レールに1台のキャリッジを使用した場合です。 キャリッジの寸法：mm (in) H : 14 (0.551) B : 40 (1.575) L2 : 44.5 (1.752) L1 : 40.7 (1.602) W : 6 (0.236) P1 : 28 (1.102) P2 : 15 (0.591) S1：M3 e1 : 3 (0.118) L3 : 33.5 (1.319) W2 : - S2 : - e2 : - b : 11 (0.433) 基本定格荷重 : kgf (lbf) ダイナミックC：300（661 スタティックCo：440（970 ガイドレールの寸法：mm（インチ P : 40 (1.575) H1 : 8 (0.315) C : 24 (0.945) B1 : 12 (0.472) B2 : - W1 : 8 (0.315) D x G x H : 4.5 x 8 x 4.5 (.177 x .315 x .177) S3 Nタイプ ： - - - N : 15 (0.591) 重量 : kg (lbs) キャリッジ - Lb (kg) : 0.08 (0.176) ガイドレール - Lb/ft (kg/m) : 1.4 (0.941) mm (in) 最大長さ : 1900 (74.8x)
