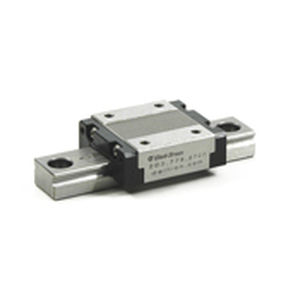

再循環ボール搬送付きリニアガイド BSGS13-1-120

スチール製精密コンパクト

循環型ボールスライドガイド(BSG) ファミリーBSGS13 モデルBSGS13-1-120 価格： $ 132.00 特に指定のない限り、すべての寸法はミリメートルで表示されます 下記の総移動量は、1レールに1台のキャリッジを使用した場合です。 キャリッジの寸法：mm (in) H : 13 (.512) B : 27 (1.063) L2 : 34 (1.338) L1 : 30 (1.181) W : 3.5 (0.138) P1 : 20 (.788) P2 : 15 (0.591) S1：M3 e1 : 3.5 (0.138) L3 : 23 (0.906) W2 : - S2 : - e2 : - b : 10 ( 0.394) 基本定格荷重 : kgf (lbf) ダイナミックC：220（485 スタティックCo：320（705 ガイドレールの寸法：mm（インチ P : 25 (0.984) H1 : 7.5 (0.295) C : 12 (0.472) B1 : 6 (0.236) B2 : - W1 : 7.5 (0.295) D x G x H : 3.5 x 6 x 4.5 (.138 x .236 x .177) S3 Nタイプ : - - S3 Nタイプ N : 10 (0.394) 重量 : kg (lbs) キャリッジ - Lb (kg) : 0.04 (0.088) ガイドレール - Lb/ft (kg/m) : 0.61 (0.41) mm（インチ 最大長さ : 1000 (39.37)
