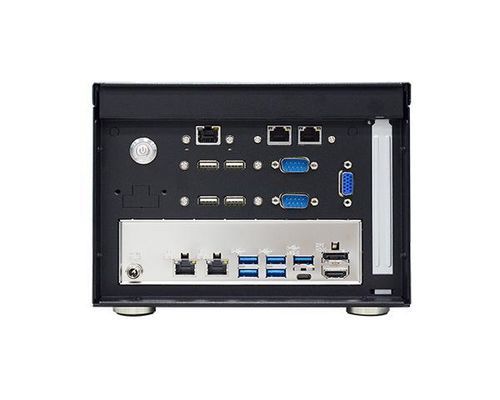

EDGEPC WM130-RPS

box型壁取り付け式第12世代Intel® Core™

概要

• 第12/13/14世代 Intel® LGA 1700 プロセッサ向け壁掛けシステム、最大65W TDP対応
• コンパクトな産業用シャーシ（200 x 145.8 x 210.6 mm）、設置スペースの限られた環境向けに最適化
• PCIe Gen5 x16 スロットと複数の M.2 スロットを備えた柔軟なアーキテクチャ
• シングルスロットの NVIDIA A400/A1000 GPU 対応、リモート管理用の DFI OOB モジュールはオプション

主な機能

• 壁掛け対応のコンパクトな産業用設計
• 拡張性：PCIe x16 Gen5、M.2（M/E/Bキー）
• 豊富なI/O：HDMI 2.0、DP++ 1.2、USB Type-C、複数のUSBポート
• 2 x 2.5GbE ネットワークと WiFi 6 対応
• Out-of-band（OOB）管理とウォッチドッグタイマー対応
• 交換可能なフィルター付きシステムファン

システム互換性
第14/13/12世代 Intel® LGA 1700 プロセッサ（最大65W）を幅広くサポート。例：Intel® Core™ i9-14900、i7-14700、i5-14500、i3-14100。チップセットオプション：Intel® R680E、Q670、H610E。

メモリとストレージ
Dual DDR5 SODIMM 最大64GB（5600MHz）、一部SKUでECC対応。内部ストレージ：1 x 2.5" SATA 3.0 ベイ、1 x M.2 2280 M Key（PCIe x4/SATA）と、追加のM.2（2242/3042/3052 B Key、2230 E Key）スロットを備えます。

グラフィックスと表示
Intel® UHD Graphics 700 シリーズ内蔵、DX12/OpenGL 4.6/Vulkan 1.2 ハードウェアアクセラレーション対応。映像出力：1 x HDMI 2.0、1 x DP++ 1.2、1 x USB Type-C（最大4096x2304 @60Hz）。ハードウェアデコード/エンコードは8K/5K/4Kプロファイルに対応。

拡張とネットワーク
1 x PCIe x16（Gen5、最大75W）によるGPU/アクセラレータ対応。NVMe/SATA用の複数のM.2スロット。2 x 2.5GbE（RJ-45）。USB構成はチップセットにより異なり、R680E/Q670Eは最大5 x USB 3.2 Gen2 + 1 x USB-Cを提供。

電源・冷却・セキュリティ
12–28V の広範囲 DC 入力（DCジャックまたは4ピン端子台）。冷却：交換可能フィルター付 8cm システムファン1基。セキュリティ：Nuvoton TPM 2.0。ウォッチドッグ：1〜255秒でプログラム可能なシステムリセット。

OSサポートと環境
Windows 10 IoT Enterprise 2019 にて検証済み。動作温度：-5°〜50° C、保存温度：-40°〜85° C、相対湿度：5〜95% RH（非結露）。

機構と認証
板金構造、壁掛け取り付け。寸法（W x H x D）：200 x 145.8 x 210.6 mm。衝撃/振動および梱包基準は ISTA Project 1A を含む。認証：TBD。原産国：台湾。

仕様

• モデル：WM130-RPS
• プロセッササポート：Intel® LGA 1700 第12/13/14世代（最大65W）
• チップセットオプション：Intel® R680E / Q670 / H610E
• メモリ：Dual DDR5 SODIMM 最大64GB（5600MHz）
• グラフィック出力：HDMI 2.0、DP++ 1.2、USB Type-C
• 内蔵ストレージ：1 x 2.5" SATA 3.0 + 1 x M.2 2280 M Key
• 拡張：1 x PCIe x16（Gen5）、複数のM.2スロット（M、E、Bキー）
• ネットワーク：2 x 2.5GbE
• 電源入力：12–28V DC（DCジャックまたは4ピン端子）
• 寸法：200 x 145.8 x 210.6 mm
• 動作温度：-5°〜50° C
