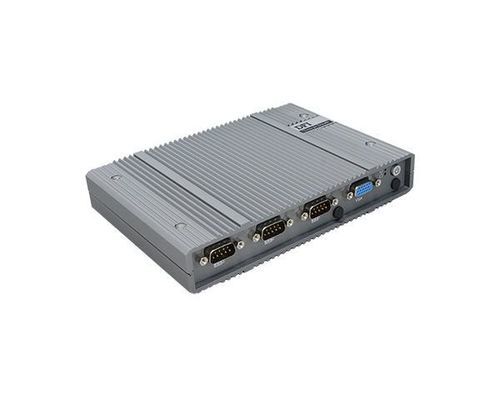

組み込みPC EC700-ASL/EC710-ASL

RS-232RS-485ディスプレイ ポート

概要
Intel® Processor Industrial RE Seriesを採用したファンレス組込みシステム。設置スペースが限られる用途向けのスリムで低プロファイルな設計。オンボードのOut-of-Band（OOB）機能と実装されたDDR5メモリを搭載。HDMI、USB-C（DP1.2 Alt Mode）、VGAを介して最大4台の独立したディスプレイをサポート。複数の高速イーサネットポートと産業用温度範囲により過酷環境での導入が可能。

主な特長

• ファンレス設計により無音で低メンテナンス
• コンパクト寸法（低プロファイルのシステム高さオプション）
• Intel® Industrial RE Seriesプロセッサ（複数SKU）
• オンボードLPDDR5メモリ（8GB / 16GB は実装）
• クワッド独立表示対応（HDMI / USB-C / VGA）
• Out-of-Band（OOB）管理対応
• 広域電源入力（9–36 VDC）および産業用温度対応

プロセッサ
Intel® Industrial RE Series。選択可能なSKU：X7433RE（4コア、1.5–3.4 GHz）、X7835RE（8コア、1.3–3.6 GHz）、X7213RE（2コア、2.0–3.4 GHz）、X7211RE（2コア、1.0–3.2 GHz）。注：TCCはBIOSでデフォルト無効。

メモリ & BIOS
メモリ：8GB / 16GB LPDDR5-4800（実装）。BIOS：AMI SPI 256 Mbit（UEFIブートのみ）。

グラフィックス
コントローラ：Intel® UHD Graphics。最大32実行ユニット；OpenGL 4.6、DirectX 12、Vulkan 1.2（Windows）対応；Mesa 3D / OpenGL 4.6 / Vulkan 1.2（Linux）。精度：FP32、FP16、INT8。コンピュート：OpenCL 3.0。表示出力：1 x VGA、1 x HDMI 1.4、1 x USB-C（DP1.2 Alt Mode）。

ストレージ & 拡張
内部ストレージ：1 x M.2 2280 M key（PCIe Gen3 / SATA） — ヒートシンクおよびサーマルパッドが必要。拡張：1 x M.2 2230 E key（USB 2.0 / PCIe、CNVi対応）、1 x M.2 3042/3052 B key（USB3.0 / USB2.0 / PCIe、SIM対応）、1 x M.2 2242/2280 M key（PCIe/SATA；プロジェクトによりPCIe x2対応）。

オーディオ
オーディオコーデック：REALTEK ALC888S。

イーサネット & ネットワーク
コントローラ：2 x Intel i226 2.5GbE（TSNはプロジェクトによる対応）、1 x Intel i210 GbE（DFI OOB機能をサポート）。

フロントI/O
シリアル：COM1/2：RS232/422/485；COM3：RS232。表示：1 x VGA。ボタン：電源、リセット。アンテナ：アンテナホール x2。

リアI/O
イーサネット：2 x 2.5GbE RJ45、1 x GbE RJ45（DFI OOBサポート）。シリアル：COM4：RS232/DIO。USB：3 x USB 3.2 Type-A、1 x USB-C 3.2。表示：1 x HDMI。オーディオ：1 x 3.5 mm Line out / Mic In。アンテナ：アンテナホール x2。

その他の機能
インジケータ：電源LED、ストレージLED。ウォッチドッグタイマ：ソフトウェアで1–255秒のリセットをプログラム可能。セキュリティ：TPM 2.0対応。電源：9–36 VDC入力；コネクタ：2.5 mm DCジャック；RTC電池：CR2032。対応OS：Windows® 10 IoT Enterprise、Windows® 11 IoT Enterprise；Linux：Ubuntu 22.04。

環境 & 機械仕様
動作温度：-40〜60°C（気流0.2 m/s時）。保存温度：-40〜85°C。相対湿度：10〜90% RH（結露不可）。構造：アルミニウム＋金属。取付け：壁取付 / VESA / DIN-Rail（バリアントにより異なる）。外形寸法（W x H x D）：180 x 33 x 127.8 mm（33 mmシステム高さバリアント）。重量：TBD。

規格 & 認証
耐衝撃（動作時）：30G、IEC-60068-2-27；MIL-STD-810G。耐振動（動作時）：3 Grms、IEC 60068-2-64；MIL-STD-810G。認証：CE、FCC、RoHS、UKCA。

梱包 & 原産地
梱包内容：システム本体 x1。原産国：台湾。

技術仕様

• 製品ファミリ：EC700-ASL / EC710-ASL
• CPU：Intel® Industrial RE Series（複数SKU）
• メモリ：8GB/16GB LPDDR5-4800（実装）
• グラフィックス：Intel® UHD Graphics（最大32 EUs）
• ストレージ：M.2 2280 M key（PCIe Gen3 / SATA）
• LAN：2 x 2.5GbE + 1 x 1GbE（OOBサポート）
• USB：3 x USB 3.2 Type-A、1 x USB-C 3.2
• シリアル：最大4ポートCOM（RS232/422/485/DIO）
• 表示出力：VGA、HDMI 1.4、USB-C（DP1.2 Alt Mode）
• 電源入力：9–36 VDC
• 動作温度：-40〜60°C（指定気流時）
• TPM：2.0対応
• 取付方式：壁 / VESA / DIN‑Rail
• 認証：CE / FCC / RoHS / UKCA
