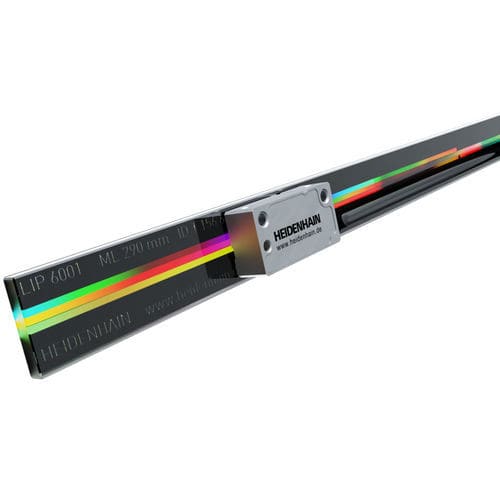

インクリメンタルロータリエンコーダ LIP 6000

光学式オープンタイプデジタル出力

超高精度のインクリメンタルリニアエンコーダ 長さ最大3040 mmの高精度リニア軸用 極めて微細な測定ステップ（<1 nm） 高速かつ高い位置安定性 リミットスイッチおよびホーミングトラックによる位置検出 限られた設置スペースに対応するコンパクト設計 インターフェース：1 VPP、TTL 高精度スキャン LIP露出型リニアエンコーダは、干渉スキャン方式を採用しています。その測定基準は、ガラスセラミック製の目盛りキャリア上に形成された位相格子です。これらのリニアエンコーダは、極めて微細な測定ステップと卓越した精度を特徴としています。 信頼性の高い信号品質 ハイデンハインが開発したHSP 1.0 ASICは、一貫して高いスキャン信号品質を保証します。このASICは、LED電流を増加させることで信号振幅の低下を補正し、汚染下でも最適な信号波形を維持します。また、ノイズも均一に低レベルに抑えられます。 簡単な設置 信号周期が短い場合、通常、スキャンヘッドと測定基準間の距離には非常に狭い取り付け公差が求められます。設置を容易にするため、ハイデンハインの露出型リニアエンコーダは、出力信号品質への影響を最小限に抑えつつ、広い取り付け公差を備えています。 幅広い用途 高い集積度により、これらのエンコーダは非常にコンパクトで軽量です。 多彩な取り付けオプションにより、さまざまな用途での使用が可能です。測定基準体は接着またはクランプで固定でき、スキャンヘッドはケーブル出口が左側または右側のものから選択できます。 高速な原点復帰 内蔵の原点復帰機能により、位置検出とシステム原点復帰の高速化が可能となり、移動距離が長い軸において明確なメリットをもたらします。
