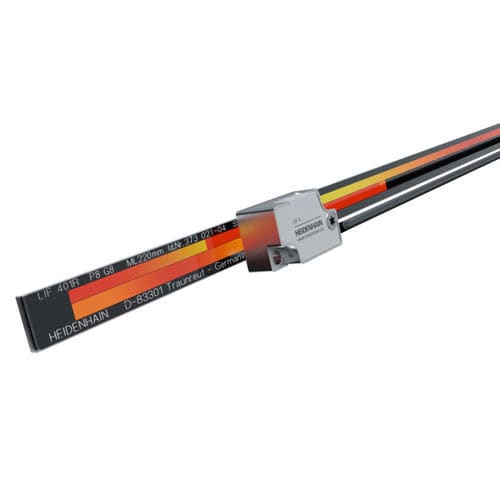

インクリメンタルリニアエンコ—ダ LIF 400

光学式オープンタイプデジタル出力

超高精度のインクリメンタルリニアエンコーダ 長さ最大1640 mmの高精度リニア軸用 LIF 100については、ご要望に応じてより長い測定長にも対応可能 極めて微細な測定ステップ（<2 nm） 汚染に強い 高真空仕様もご用意 リミットスイッチおよびホーミングトラックによる位置検出 インターフェース：1 VPP、TTL 簡単な取り付け 信号周期が短い場合、通常、スキャンヘッドと測定基準間の距離には非常に狭い取り付け公差が求められます。HEIDENHAINの露出型リニアエンコーダは、設置を容易にするため、出力信号の品質への影響を最小限に抑えつつ、広い取り付け公差を実現しています。 高精度スキャン LIF 400 リニアエンコーダは、位相格子を用いた干渉式スキャンを採用しています。極めて微細な測定ステップと極めて高い精度を兼ね備えています。スキャンヘッドの発熱量が少ないため、温度に起因する誤差を防止します。 一貫して高い信号品質 ハイデンハインが開発したHSP 1.0 ASICは、一貫して高いスキャン信号品質を保証します。このASICは、LED電流を増加させることで信号振幅の低下を補正し、汚染下でも最適な信号波形を維持します。また、ノイズも均一に低レベルに抑えられます。 幅広い用途 LIF 400 エンコーダは、その豊富な機能により、あらゆる用途に汎用的に活用できます。高い集積度により、非常に軽量かつコンパクトです。測定基準面の接着取り付けは、特に便利です。 迅速な原点復帰 内蔵の原点復帰機能により、位置検出が可能となり、システムの原点復帰が迅速化されます。これは、移動距離が長い軸において明らかなメリットとなります。
