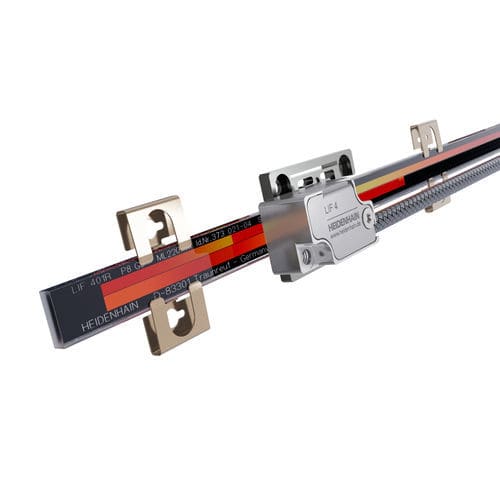

インクリメンタルリニアエンコ—ダ LIF 400 V

光学式デジタル正弦波

真空用途向けインクリメンタルリニアエンコーダ 長さ最大1640 mmの高精度リニア軸用 極めて微細な測定ステップ（<2 nm） リミットスイッチによるホーミングトラックを介した位置検出 インターフェース：1 VPP、TTL アウトガスを低減する真空対応PCB、コーティング、接着剤 排気口付きキャビティによる迅速な排気 高温ベーキングに対応する温度安定性 高いプロセス信頼性を実現する非強磁性材料 高い清浄度を確保するためのパッケージング前のベーキング処理 簡単な設置 信号周期が短い場合、通常はスキャンヘッドと測定基準間のギャップに極めて厳しい公差が求められます。しかし、ハイデンハインの露出型リニアエンコーダは、取り付けが容易な広い取り付け公差を提供します。この広い公差範囲内では、出力信号の品質はほとんど影響を受けません。 高精度な走査 LIF 400 V リニアエンコーダは、干渉走査技術を用いて位相格子を読み取ります。その結果、極めて微細な測定ステップと高精度が実現されます。さらに、動作中にスキャンヘッドが著しく発熱しないため、温度に起因する誤差を回避できます。 一貫して高い信号品質 ハイデンハインが開発したASIC HSP 1.0は、高いスキャン信号品質を保証します。信号振幅が低下した場合、ASICはLED電流を増加させることで、汚れが付着していても理想的な信号波形を維持しつつ、ノイズ成分を低く抑えます。 高速なリファレンシング 内蔵のホーミング機能により位置検出が可能となり、システムのリファレンシングが高速化されます。これは長軸において明らかな利点となります。また、これらのエンコーダには統合されたリミット機能も備わっており、
