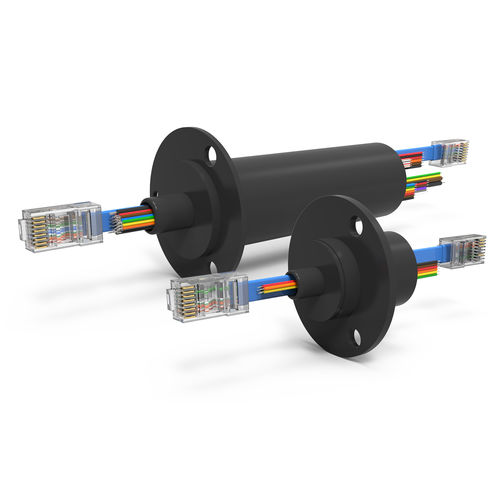

イーサネットスリップリング ESE seriesギガビットイーサネット1 Gbps100 Mbps
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- イーサネット, ギガビットイーサネット, 1 Gbps, 100 Mbps
- 材料
- ゴールド製, シルバー製, 銅製
- その他の特徴
- ゴールド製接触式, IP65, マルチチャンネル, 高速, 同軸
- 電圧
最大: 240 V
最少: 0 V
- 一次電流
最大: 10 A
最少: 0 A
- 回転速度
最大: 250 rpm
(1,571 rad.min-1)最少: 0 rpm
(0 rad.min-1)- コンタクト数
最大: 51 unit
最少: 8 unit
詳細
説明
ESEシリーズのイーサネットスリップリングは、固定側から回転側へ電力、制御回路、データ（アナログ・デジタル）を伝達する回転アセンブリです。モデルにより100Base-Tおよび1000Base-TのEthernetをサポートし、2 A、5 A、10 Aの電源回路を組み合わせて使用できます。高性能な金対金接点を採用し、電気ノイズを低減して寿命を延ばします。標準機は8〜51回路をラインナップ。軽度のほこり・飛沫に対応するシールがあり、保護等級IP65の外装はオプションです。
主な仕様（概要）
電流定格 | シリーズ
2A | ES, ESM, EST, ESE, ESET
5A | ESM, EST, ESE, ESET
10A | ESM, EST, ESE, ESET
その他 | カスタム対応可
電圧定格 | シリーズ
120V | ES, ESM, EST, ESE, ESET
240V | ES, ESM, EST, ESE, ESET
600V | EST, ESET
その他 | カスタム対応可
データ速度 | シリーズ
50 Mbps未満（非Ethernet） | ES, ESM, EST
100 Mbps (100Base-T) | ESE, ESET
1 Gbps (1000Base-T) | ESE, ESET
その他 | カスタム対応可
構成（選抜）
型番 | 総回路数 | (回路) 電流 | 電圧定格 | カプセル長 | 最大回転速度 | 最大データ速度
ESE224 | 8 | (2x) 2A, (2x) 10A, (1x) Ethernet | 240V | 1.680" [43 mm] | 250 RPM | 最大100 Mbps (100Base-T)
ESE64 | 10 | (6x) 2A, (1x) Ethernet | 240V | 1.410" [36 mm] | 250 RPM | 最大100 Mbps (100Base-T)
ESE264 | 12 | (6x) 2A, (2x) 5A, (1x) Ethernet | 240V | 1.680" [43 mm] | 250 RPM | 最大100 Mbps (100Base-T)
ESE284 | 14 | (8x) 2A, (2x) 10A, (1x) Ethernet | 240V | 1.950" [50 mm] | 250 RPM | 最大100 Mbps (100Base-T)
ESE2124 | 18 | (12x) 2A, (2x) 5A, (1x) Ethernet | 240V | 1.950" [50 mm] | 250 RPM | 最大100 Mbps (100Base-T)
ESE24278 | 41 | (27x) 2A, (4x) 5A, (2x) 10A, (1x) Ethernet | 240V | 3.500" [89 mm] | 250 RPM | 最大1 Gbps (1000Base-T)
ESE8278 | 43 | (27x) 2A, (8x) 5A, (1x) Ethernet | 240V | 3.500" [89 mm] | 250 RPM | 最大1 Gbps (1000Base-T)
ESE2358 | 45 | (35x) 2A, (2x) 10A, (1x) Ethernet | 240V | 3.500" [89 mm] | 250 RPM | 最大1 Gbps (1000Base-T)
ESE4358 | 47 | (35x) 2A, (4x) 5A, (1x) Ethernet | 240V | 3.500" [89 mm] | 250 RPM | 最大1 Gbps (1000Base-T)
ESE438 | 51 | (43x) 2A, (1x) Ethernet | 240V | 3.500" [89 mm] | 250 RPM | 最大1 Gbps (1000Base-T)
機能／特長
注意
値は特定の使用条件に依存します。使用寿命は回転速度、使用サイクル、温度に依存します。アプリケーション固有の制限については製造元の資料を参照してください。
ESEシリーズのイーサネットスリップリングは、固定側から回転側へ電力、制御回路、データ（アナログ・デジタル）を伝達する回転アセンブリです。モデルにより100Base-Tおよび1000Base-TのEthernetをサポートし、2 A、5 A、10 Aの電源回路を組み合わせて使用できます。高性能な金対金接点を採用し、電気ノイズを低減して寿命を延ばします。標準機は8〜51回路をラインナップ。軽度のほこり・飛沫に対応するシールがあり、保護等級IP65の外装はオプションです。
主な仕様（概要）
電流定格 | シリーズ
2A | ES, ESM, EST, ESE, ESET
5A | ESM, EST, ESE, ESET
10A | ESM, EST, ESE, ESET
その他 | カスタム対応可
電圧定格 | シリーズ
120V | ES, ESM, EST, ESE, ESET
240V | ES, ESM, EST, ESE, ESET
600V | EST, ESET
その他 | カスタム対応可
データ速度 | シリーズ
50 Mbps未満（非Ethernet） | ES, ESM, EST
100 Mbps (100Base-T) | ESE, ESET
1 Gbps (1000Base-T) | ESE, ESET
その他 | カスタム対応可
構成（選抜）
型番 | 総回路数 | (回路) 電流 | 電圧定格 | カプセル長 | 最大回転速度 | 最大データ速度
ESE224 | 8 | (2x) 2A, (2x) 10A, (1x) Ethernet | 240V | 1.680" [43 mm] | 250 RPM | 最大100 Mbps (100Base-T)
ESE64 | 10 | (6x) 2A, (1x) Ethernet | 240V | 1.410" [36 mm] | 250 RPM | 最大100 Mbps (100Base-T)
ESE264 | 12 | (6x) 2A, (2x) 5A, (1x) Ethernet | 240V | 1.680" [43 mm] | 250 RPM | 最大100 Mbps (100Base-T)
ESE284 | 14 | (8x) 2A, (2x) 10A, (1x) Ethernet | 240V | 1.950" [50 mm] | 250 RPM | 最大100 Mbps (100Base-T)
ESE2124 | 18 | (12x) 2A, (2x) 5A, (1x) Ethernet | 240V | 1.950" [50 mm] | 250 RPM | 最大100 Mbps (100Base-T)
ESE24278 | 41 | (27x) 2A, (4x) 5A, (2x) 10A, (1x) Ethernet | 240V | 3.500" [89 mm] | 250 RPM | 最大1 Gbps (1000Base-T)
ESE8278 | 43 | (27x) 2A, (8x) 5A, (1x) Ethernet | 240V | 3.500" [89 mm] | 250 RPM | 最大1 Gbps (1000Base-T)
ESE2358 | 45 | (35x) 2A, (2x) 10A, (1x) Ethernet | 240V | 3.500" [89 mm] | 250 RPM | 最大1 Gbps (1000Base-T)
ESE4358 | 47 | (35x) 2A, (4x) 5A, (1x) Ethernet | 240V | 3.500" [89 mm] | 250 RPM | 最大1 Gbps (1000Base-T)
ESE438 | 51 | (43x) 2A, (1x) Ethernet | 240V | 3.500" [89 mm] | 250 RPM | 最大1 Gbps (1000Base-T)
機能／特長
- Ethernetサポート：モデルにより100Base-T（100 Mbps）および1000Base-T（1 Gbps）
- 高性能な金対金接点で低電気ノイズを実現
- 電源回路は2 A、5 A、10 Aの組合せに対応
- 標準モデル：8〜51回路（複数の構成あり）
- 軽度の粉塵・飛沫に対応するシール、IP65保護筐体はオプション
- リードゲージ：28, 26, 20, 16 AWG
- リード線長：48" [1219 mm] 標準
- 導体材料：銀めっき銅
- 接点材料：金
- 電気ノイズ：最大60 milliohm
- 同軸オプションあり（RG178 / RG179）
- 長寿命化のための精密ボールベアリング
- Ethernet終端はT568B配線でRJ45コネクタを供給
- IEEE 802.3 フォーマット準拠
- アナログ、デジタル、データ信号を伝送；一般的なデータバスプロトコルと互換
注意
値は特定の使用条件に依存します。使用寿命は回転速度、使用サイクル、温度に依存します。アプリケーション固有の制限については製造元の資料を参照してください。
