カプセル式スリップリング ESM series

標準フレキシブル コンタクトゴールド製接触式

概要

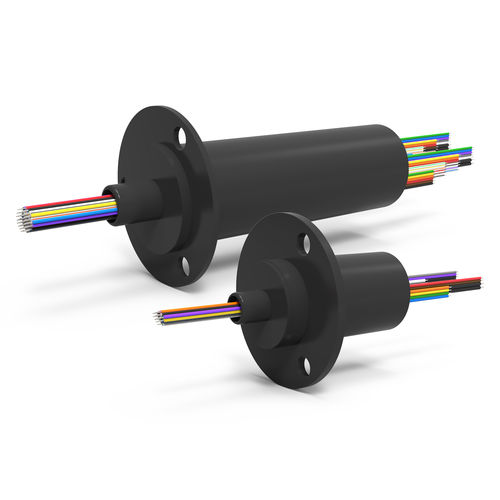

ESMシリーズの電気スリップリングは、コンパクトなカプセル型の回転アセンブリで、固定側入力と回転側出力間の電力、制御回路、アナログ/デジタルデータの伝送を目的に設計されています。金対金の接点、長寿命を実現する精密ボールベアリング、低電気ノイズ、柔軟で色分けされたリード線を備えています。標準モデルは9〜52回路をラインナップし、最大50 Mbpsのデータ速度をサポートします。軽微な粉塵や飛沫に対応するシールを備え、オプションでIP65相当の保護筐体も用意されています。流体回転継手＋電気スリップリングの統合パッケージ（流体＋電気）もオプションで提供可能です。

主な特長

• 伝送機能：電力、制御回路、アナログおよびデジタルデータ
• 接点材料：金対金接点による低電気ノイズ
• ベアリング：長寿命を実現する精密ボールベアリング
• リード線：柔軟で色分けされたリード
• シーリング：軽微な粉塵・飛沫対応のシール；フル保護用にIP65筐体をオプション提供
• 回路数の典型範囲：標準モデルは9〜52回路
• 代表的な電流定格：2A、5A、10A（回路ごとのオプションは構成に依存）
• データ伝送能力：最大50 Mbpsまでサポート（非Ethernet）

構成例（抜粋）
部品例と典型的なカプセル長さ：
ESM36 — 9回路 — カプセル長 1.940" [49 mm]
ESM312 — 15回路 — カプセル長 1.940" [49 mm]
ESM420 — 24回路 — カプセル長 2.600" [66 mm]
ESM428 — 32回路 — カプセル長 2.600" [66 mm]
ESM440 — 44回路 — カプセル長 3.500" [89 mm]
ESM448 — 52回路 — カプセル長 3.500" [89 mm]

表 — 定格電流とシリーズ
定格電流 | シリーズ
2A | ES, ESM, EST, ESE, ESET
5A | ESM, EST, ESE, ESET
10A | ESM, EST, ESE, ESET

表 — 定格電圧とシリーズ
定格電圧 | シリーズ
120V | ES, ESM, EST, ESE, ESET
240V | ES, ESM, EST, ESE, ESET
600V | EST, ESET

デジタルデータに関する注意事項
デジタル信号の確実な伝送は、アプリケーションのパラメータ（トポロジ、配線、長さ、回転速度、干渉など）の組合せに依存します。表示される性能値（例："最大50 Mbps"）はESMシリーズの典型条件を示すものであり、すべてのデジタルプロトコルとの互換性を保証するものではありません。Ethernet/100Base-T/1Gが必要な場合は、該当のデータレートを想定して設計されたシリーズを選択してください。
