電動式スリップリング EST series

カプセル式パススルー回転軸シルバー製

概要

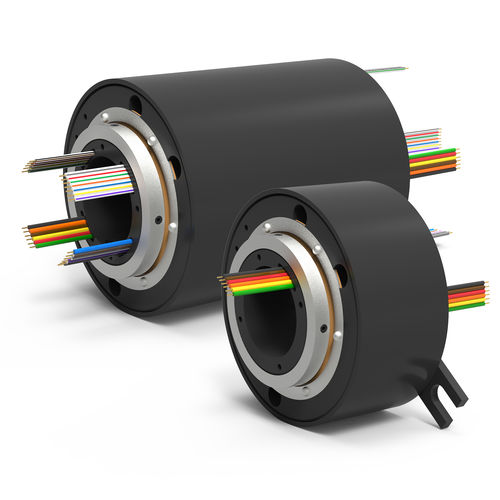

EST Series の貫通穴式電気スリップリングは、固定側から回転側への電力、制御回路およびアナログ/デジタルデータの伝送を行います。軸取付け用の1.5 in［38.1 mm］の貫通穴を備え、潤滑を必要とせず摩耗粉がほとんど発生しない長寿命のファイバーブラシ接点を採用しています。標準モデルは6、12、18、24回路をカバーします。本シリーズは、流体用回転継手と電気スリップリングを統合したパッケージとして、流体と電気の同時伝送を必要とする用途に供給できます。

構成

• EST6 — 6回路（6×10A）、600V、カプセル長 2.130" [54 mm]、最大250 RPM、データ速度 50 Mbps未満
• EST12 — 12回路（12×10A）、600V、カプセル長 3.070" [78 mm]、最大250 RPM、データ速度 50 Mbps未満
• EST18 — 18回路（18×10A）、600V、カプセル長 4.010" [102 mm]、最大250 RPM、データ速度 50 Mbps未満
• EST24 — 24回路（24×10A）、600V、カプセル長 4.940" [125 mm]、最大250 RPM、データ速度 50 Mbps未満

主な製品の特徴

• 貫通穴サイズ：軸取付け用 1.5 in［38.1 mm］
• 接点タイプ：長寿命ファイバーブラシ接点（低摩耗、潤滑不要）
• 標準回路数：6、12、18、24（EST6、EST12、EST18、EST24）
• 電力、制御回路、アナログ/デジタル信号の伝送に対応

用途 / 統合
EST Series の標準モデルは電気専用の設置に対応し、流体と電気の両方の伝送が必要な場合は流体用回転継手と統合して使用できます。

技術仕様

• 定格電流（回路あたり典型値）：10A
• 定格電圧：600V
• 最大回転速度：250 RPM
• 最大データ速度（非Ethernet）：50 Mbps未満
• 取付け：貫通穴（1.5 in［38.1 mm］）
• 標準回路：6、12、18、24
• 導体ゲージ：16 AWG
• リード線長：36" [914 mm]
• リード線材質：スズメッキ銅
• 接点材質：銀
• 電気ノイズ：100ミリオーム（最大）
• 動作温度範囲：-40° F〜176° F [-40° C〜80° C]
• 保護：ほこり、軽い飛沫および結露に耐性あり
• 設計特性：低トルク設計；ファイバー当たり低接触力
• 信号能力：アナログおよびデジタル信号を伝送；一般的なデータバスプロトコルと互換（用途依存）
