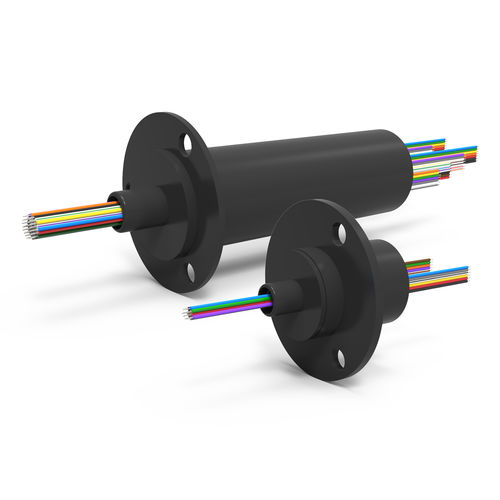

電動式スリップリング ES seriesカプセル式産業用銅製
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 電動式
- 構造
- カプセル式
- 応用
- 産業用
- 材料
- ゴールド製, 銅製
- その他の特徴
- コンパクト, ゴールド製接触式, IP65, ロートルク
- 電圧
120 V, 240 V
- 一次電流
最大: 10 A
最少: 0 A
- 回転速度
最大: 250 rpm
(1,571 rad.min-1)最少: 0 rpm
(0 rad.min-1)- コンタクト数
最大: 56 unit
最少: 6 unit
詳細
概要
ES Series 電気スリップリングは、固定入力から回転出力へアナログ/デジタル信号、制御回路、データを伝送するための回転アセンブリです。コンパクトなカプセル設計で低トルク、金接点（gold-on-gold）および色分けされた柔軟なリード線を備えています。標準モデルは6〜56回路をカバーし、軽微な粉塵や飛沫に対するシールを備え、オプションのIP65筐体で完全防塵・防水保護が可能です。流体+電気の統合パッケージも対応可能です（要問合せ）。
主な特長
簡易仕様（要約）
定格電流 | シリーズ
2A | ES, ESM, EST, ESE, ESET
5A | ESM, EST, ESE, ESET
10A | ESM, EST, ESE, ESET
その他 | カスタム
定格電圧 | シリーズ
120V | ES, ESM, EST, ESE, ESET
240V | ES, ESM, EST, ESE, ESET
600V | EST, ESET
その他 | カスタム
取付 | シリーズ
フランジ | ES, ESM, ESE
貫通ボア | EST, ESET
その他 | カスタム
最大データ速度 | シリーズ
50 Mbps未満（非Ethernet） | ES, ESM, EST
100 Mbps（100Base-T） | ESE, ESET
1 Gbps（1000Base-T） | ESE, ESET
その他 | カスタム
構成（選定モデル例）
品番 | 総回路数 | (回路) 定格電流 | 定格電圧 | カプセル長 | 最大回転速度 | 最大データ速度
ES6 | 6 | (6x) 2A | 240V | 1.140" [29 mm] | 250 RPM | 50 Mbps未満
ES6A | 6 | (6x) 2A | 120V | 0.850" [22 mm] | 100 RPM | 50 Mbps未満
ES12 | 12 | (12x) 2A | 240V | 1.410" [36 mm] | 250 RPM | 50 Mbps未満
ES12A | 12 | (12x) 2A | 120V | 1.100" [28 mm] | 100 RPM | 50 Mbps未満
ES18 | 18 | (18x) 2A | 240V | 1.680" [43 mm] | 250 RPM | 50 Mbps未満
ES24 | 24 | (24x) 2A | 240V | 1.950" [50 mm] | 250 RPM | 50 Mbps未満
ES36 | 36 | (36x) 2A | 240V | 2.600" [66 mm] | 250 RPM | 50 Mbps未満
ES56 | 56 | (56x) 2A | 240V | 3.500" [89 mm] | 250 RPM | 50 Mbps未満
「-L」低プロファイルやその他バリアントも利用可能（カプセル長や最大速度は品番により異なります）。
データ伝送に関する注意
デジタルデータの確実な伝送には信号レベル、ケーブル種/長さ、接地、シールドなどの条件が必要です。高速データやEthernet用途にはEthernet対応のシリーズ（ESE / ESET）を選定するか、互換性確認のためエンジニアリングに相談してください。
技術仕様
ES Series 電気スリップリングは、固定入力から回転出力へアナログ/デジタル信号、制御回路、データを伝送するための回転アセンブリです。コンパクトなカプセル設計で低トルク、金接点（gold-on-gold）および色分けされた柔軟なリード線を備えています。標準モデルは6〜56回路をカバーし、軽微な粉塵や飛沫に対するシールを備え、オプションのIP65筐体で完全防塵・防水保護が可能です。流体+電気の統合パッケージも対応可能です（要問合せ）。
主な特長
- コンパクトなカプセル型スリップリング、低トルク設計
- 信頼性の高い信号伝送のための金接点（gold-on-gold）
- 色分けされた柔軟なリード線（下記標準ゲージ）
- 標準リード長：48" [1219 mm]
- リードゲージ：28 AWG、26 AWG
- 導体材料：銀めっき銅
- 電気ノイズ：最大約60ミリオーム
- 軽微な粉塵・飛沫・結露に対するシール。オプションのIP65筐体で360°連続回転250 RPMまで対応
- アナログ・デジタル信号の伝送が可能。一般的なデータバスプロトコルと互換（アプリケーションに依存）
簡易仕様（要約）
定格電流 | シリーズ
2A | ES, ESM, EST, ESE, ESET
5A | ESM, EST, ESE, ESET
10A | ESM, EST, ESE, ESET
その他 | カスタム
定格電圧 | シリーズ
120V | ES, ESM, EST, ESE, ESET
240V | ES, ESM, EST, ESE, ESET
600V | EST, ESET
その他 | カスタム
取付 | シリーズ
フランジ | ES, ESM, ESE
貫通ボア | EST, ESET
その他 | カスタム
最大データ速度 | シリーズ
50 Mbps未満（非Ethernet） | ES, ESM, EST
100 Mbps（100Base-T） | ESE, ESET
1 Gbps（1000Base-T） | ESE, ESET
その他 | カスタム
構成（選定モデル例）
品番 | 総回路数 | (回路) 定格電流 | 定格電圧 | カプセル長 | 最大回転速度 | 最大データ速度
ES6 | 6 | (6x) 2A | 240V | 1.140" [29 mm] | 250 RPM | 50 Mbps未満
ES6A | 6 | (6x) 2A | 120V | 0.850" [22 mm] | 100 RPM | 50 Mbps未満
ES12 | 12 | (12x) 2A | 240V | 1.410" [36 mm] | 250 RPM | 50 Mbps未満
ES12A | 12 | (12x) 2A | 120V | 1.100" [28 mm] | 100 RPM | 50 Mbps未満
ES18 | 18 | (18x) 2A | 240V | 1.680" [43 mm] | 250 RPM | 50 Mbps未満
ES24 | 24 | (24x) 2A | 240V | 1.950" [50 mm] | 250 RPM | 50 Mbps未満
ES36 | 36 | (36x) 2A | 240V | 2.600" [66 mm] | 250 RPM | 50 Mbps未満
ES56 | 56 | (56x) 2A | 240V | 3.500" [89 mm] | 250 RPM | 50 Mbps未満
「-L」低プロファイルやその他バリアントも利用可能（カプセル長や最大速度は品番により異なります）。
データ伝送に関する注意
デジタルデータの確実な伝送には信号レベル、ケーブル種/長さ、接地、シールドなどの条件が必要です。高速データやEthernet用途にはEthernet対応のシリーズ（ESE / ESET）を選定するか、互換性確認のためエンジニアリングに相談してください。
技術仕様
- シリーズ：ES Series（標準電気スリップリングカプセル）
- 標準回路数：6、12、18、24、36、56（他のバリアントあり）
- 標準回路当たり電流：2 A（他シリーズは5 A、10 A対応）
- 電圧オプション：120 V、240 V（選定シリーズは600 V対応）
- カプセル長の例：ES6 1.140" [29 mm]、ES12 1.410" [36 mm]、ES24 1.950" [50 mm]、ES56 3.500" [89 mm]
- 最大動作速度：モデル依存、通常100 RPM～250 RPM
- 最大データ速度：ESでは50 Mbps未満、Ethernet対応シリーズは100 Mbpsおよび1 Gbps
- リードゲージ：28 AWGまたは26 AWG
- リード長（標準）：48" [1219 mm]
- リード材料：銀めっき銅
- 接点材料：金接点（gold-on-gold）
- 電気ノイズ：最大約60ミリオーム
- 環境保護：軽微な粉塵／飛沫に対するシール、オプションでIP65筐体
- 動作温度：-40°F～176°F [-40°C～80°C]
- オプション：流体+電気統合パッケージおよびカスタム設計対応
