イーサネットスリップリング ESET series

ギガビットイーサネット1 Gbps100 Mbps

製品説明

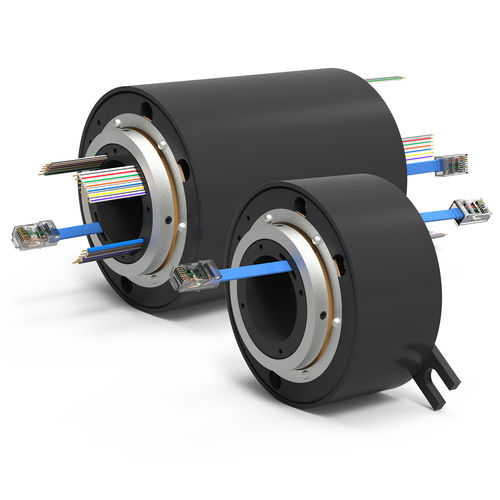

ESET Series の Ethernet スルーボア スリップリングは、固定側と回転側間で電力、制御回路、およびデータ（アナログ/デジタル）を伝送するための回転アセンブリです。シャフト取り付け用の 1.5 in（38.1 mm）のスルーボアを備え、RJ45 端子で終端された 100Base-T または 1000Base-T Ethernet をサポートします。設計には潤滑を必要としない低摩耗のファイバーブラシ接点を採用しています。標準モデルは 4 ～ 22 回路を提供します。流体＋電気の統合ソリューションにより、回転ユニオンと電気スリップリングを組み合わせたパッケージが利用可能です。

主な特長

• シャフト直付け用の 1.5 in（38.1 mm）スルーボア
• Ethernet 対応：100Base-T（100 Mbps）および 1000Base-T（1 Gbps）、RJ45 終端
• 低摩耗のファイバーブラシ接点 — 潤滑不要でメンテナンスが簡素
• 標準回路数：4～22、カスタム構成対応
• 回転ユニオンと電気伝送を組み合わせた流体＋電気の統合パッケージが利用可能

構成（代表モデル）

• ESET4 — 総回路数：4；（1x）Ethernet；定格電圧：240V；カプセル長さ：2.130"（54 mm）；最大回転速度：250 RPM；最大データ速度：最大 100 Mbps（100Base-T）
• ESET8 — 総回路数：8；（1x）Ethernet；定格電圧：240V；カプセル長さ：3.070"（78 mm）；最大回転速度：250 RPM；最大データ速度：最大 1 Gbps（1000Base-T）
• ESET68 — 総回路数：14；（6x）10A、（1x）Ethernet；定格電圧：600V；カプセル長さ：4.010"（102 mm）；最大回転速度：250 RPM；最大データ速度：最大 1 Gbps（1000Base-T）
• ESET128 — 総回路数：20；（12x）10A、（1x）Ethernet；定格電圧：600V；カプセル長さ：4.940"（125 mm）；最大回転速度：250 RPM；最大データ速度：最大 1 Gbps（1000Base-T）
• ESET184 — 総回路数：22；（18x）10A、（1x）Ethernet；定格電圧：600V；カプセル長さ：4.940"（125 mm）；最大回転速度：250 RPM；最大データ速度：最大 100 Mbps（100Base-T）

主な仕様
定格電流

• 2A — ES、ESM、EST、ESE、ESET
• 5A — ESM、EST、ESE、ESET
• 10A — ESM、EST、ESE、ESET
• その他 — カスタム

定格電圧

• 120V — ES、ESM、EST、ESE、ESET
• 240V — ES、ESM、EST、ESE、ESET
• 600V — EST、ESET
• その他 — カスタム

取り付け

• フランジ — ES、ESM、ESE
• スルーボア（貫通穴） — EST、ESET
• その他 — カスタム

データ速度

• 50 Mbps 未満（非 Ethernet） — ES、ESM、EST
• 100 Mbps（100Base-T） — ESE、ESET
• 1 Gbps（1000Base-T） — ESE、ESET
• その他 — カスタム

注意

• *16 AWG の電源回路では最大 600V。Ethernet ケーブルは最大 240V。値はアプリケーションの組合せパラメータに依存します。稼働寿命は回転速度、使用率、温度に依存します。用途別の要件については製品仕様ガイダンスを参照してください。
