装甲ケーブルジョイント ELCOSTOP GLBA series

樹脂製ポリウレタン製ケーブル絶縁ポリマー用

簡潔な説明

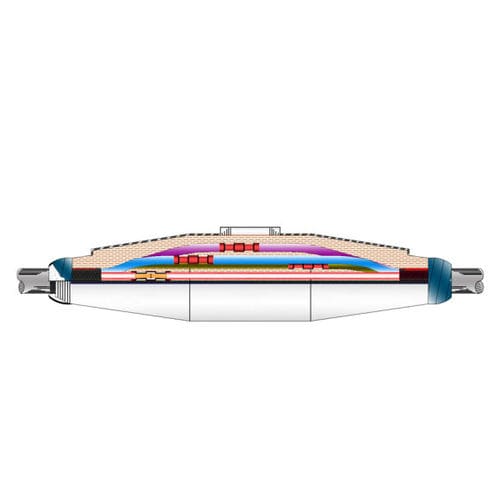

ELCOSTOP GLBA 樹脂注入式直線ジョイントは、鉄道用電力ケーブル RG5ONR/8 用に設計されています。3心 XLPE ケーブルの直線接続用キットで、装甲ケーブルに対応します。適用は最大 3 kV（製品仕様表の定格電圧を併せて確認してください）。コネクタは付属しません。Ferrovie dello Stato（イタリア国有鉄道）で認証された圧着コネクタの使用を推奨します。

適用と電気データ
鉄道の牽引電源および配電システム向けに設計されています。RG5ONR/8 ケーブル、3心（トリポーラ）XLPE 絶縁に対応。装甲の連続性は同梱の黄/緑導体で確保します。注：資料には「最大 3 kV の使用」と「表に示された 1.2 kV の定格」が併記されています。プロジェクト仕様および現地規制に従ってください。

キット内容

• ケーブル径に合わせた段差入りのハウジング
• 常温硬化型ポリウレタン樹脂
• 相分離用のセパレータ7個
• 金属クランプおよび固定バンド
• 装甲連続用の黄/緑導体

適合性および設置上の注意
Omologazione F.S. N° 11096 30.5.1986 cat.807/401-2 に準拠。コネクタは含まれていません。必要に応じて Ferrovie dello Stato 認証の圧着コネクタを使用してください。セパレータの配置と樹脂の完全注入を施工手順に従って行い、電気的クリアランスと機械的保護を確保してください。

技術仕様

• アクセサリ: GIUNTO (JOINT)
• タイプ: IN LINE
• 絶縁: XLPE
• 装甲: X、装甲あり
• ケーブル心数: 3 – トリポーラ
• 技術: RESINA (樹脂)
• シールド: N.A.
• 電圧（表）: 1.2 kV（適用テキスト：最大 3 kV）
• 用途: 鉄道
