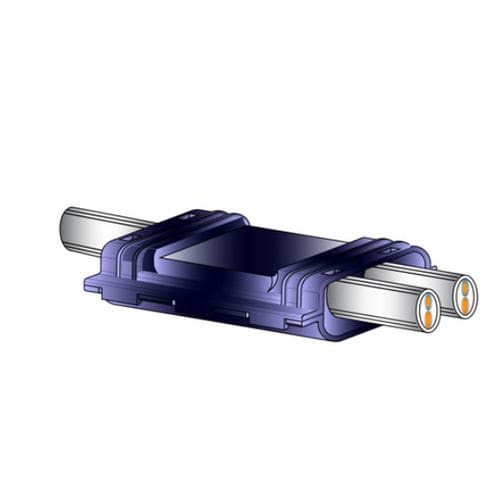

地下用ケーブルジョイント ELCOGEL series

装甲絶縁自動消火機能

製品概要
ポリマー絶縁ケーブル向けの再接続可能なジェルジョイント。直線接続および分岐接続に対応。二重絶縁設計で保護等級IP68。カチッと閉じるハウジングは自己消火性材料製で、シリコーンジェルが電気的絶縁と環境密閉を同時に提供します。ケーブル径に応じて調整可能な機械式クランプシステムを備え、安定した接続を確保します。

主な特長

• 再接続可能なジェルジョイント：直線または分岐形状
• シリコーンジェルによる二重絶縁と密閉
• 自己消火性材料のカチッと閉じるハウジング
• ケーブル径に応じて調整可能な機械式クランプ
• XLPE絶縁ケーブルに対応；ケーブル防護（アーマー）付きのバリエーションあり
• 1.2 kV システム対応

技術仕様

• 保護等級：IP68
• ハウジング：自己消火性材料、カチッと閉じる構造
• ジェル：シリコーン
• ケーブル心線数：4芯／マルチポーラ
• アーマー：アーマー付き
• シールド：該当なし（N.A.）
• 定格電圧：1.2 kV
• 技術：GEL

規格・適合
CENELEC HD 623、CEI EN 50393

用途および対応

• 地中および屋外のケーブル接続
• 配電および産業設備
• ポリマー絶縁ケーブル（XLPE）

施工と保守
調整可能な機械式クランプを装備し確実に固定できます。再接続が可能な設計により、完全交換せずに点検や変更が行えます。
