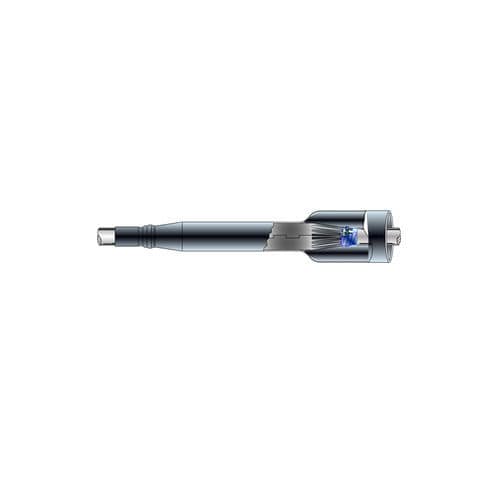

装甲ケーブルジョイント ELCOTERM GLS 70

絶縁ケーブル絶縁ポリマー用中電圧

概要
ELCOTERM GLS 70 は、ポリマー絶縁多心ケーブル用の熱収縮直線ジョイントキットです。相の絶縁再構築と外装の復元を、接着剤ライニング付きの熱収縮チューブで行います。ホットメルト接着剤により接続部の確実なシールが得られます。鋼製被覆ケーブル用の機械的保護は、ジョイントケース（カニスター）で提供されます。

キット内容

• 各相用の熱収縮絶縁チューブ
• 外装保護用の接着剤ライニング付き熱収縮シーリングチューブ
• シールを確実にするホットメルト接着剤ライニング
• 鋼製被覆ケーブル接続用の機械的保護用ジョイントケース（該当する場合）

規格・適合
CENELEC HD 623、CEI EN 50393 に準拠しています。

技術仕様

• 技術：熱収縮
• アクセサリ：ジョイント
• タイプ：直線（インライン）
• 絶縁：XLPE
• シース：Z / 無シース
• 適用：標準的なケーブル接続
• シールド：該当なし
• ケーブル心数：4 心 – 多心
• 定格電圧：1.2 kV

施工・用途
最大 1.2 kV のポリマー絶縁多心ケーブルのインライン接続に適しています。相の絶縁を再構築し外装を復元するために使用します。均一に加熱してチューブを収縮させ、ホットメルト接着剤を活性化してシールを行ってください。被覆付きケーブルでは、ジョイントケースを取り付けて機械的保護を確保してください。施工は関連規格と安全手順に従い、有資格者が行ってください。
