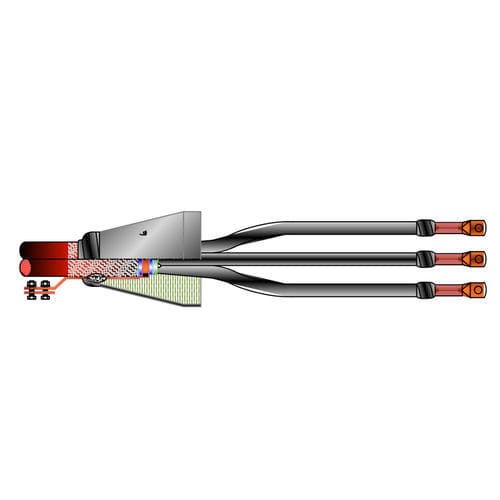

スライド式ケーブル端末処理材 ELCOSTOP TIUBA series

絶縁樹脂製モールド樹脂

簡単な説明 (JP)
屋内用樹脂充填終端キット（ELCOSTOP TIUBA）。鉄道用給電ケーブル RG50NR/8 に適合し、3心（トリポーラ）XLPE 導体に対応します。段付ケーブル入口を備えた成形ハウジングと、常温硬化型ポリウレタン樹脂がセットになっています。接地キットはイタリア国鉄（Ferrovie dello Stato）の仕様に準拠して同梱されています。

適合性
F.S. ホモロゲーション N° 11096 30.5.1986 cat.807/403 に準拠

キット内容

• ケーブル適合用段付入口を備えたハウジング／マフ
• 常温硬化型ポリウレタン樹脂
• イタリア国鉄の仕様に準じた接地キット

技術仕様 / 仕様

• 絶縁材：XLPE
• アーマー：アーマー付き
• ケーブル心数：3 – トリポーラ
• 技術：樹脂充填終端
• アクセサリ種類：終端
• 設置場所：屋内用
• シールド：該当なし
• 定格電圧：1.2 kV
• 用途：鉄道給電
• 注意：使用は最大3 kVまでを想定（使用条件を参照）

設置および使用上の注意
鉄道規格に従い、資格を有する技術者が設置してください。組立前にケーブル寸法および RG50NR/8 との適合性を確認してください。樹脂の硬化時間および同梱の接地指示を遵守してください。
