装甲ケーブルジョイント ELCOBLOK GTU

樹脂製モールド樹脂成形物

簡潔な説明 合成または紙絶縁の単心・多心ケーブル用の樹脂ジョイントキット。キットは段付入口を備えたハウジングと常温硬化型ポリウレタン樹脂で構成されます。機械的保護と確実なシール性を提供します。CENELEC HD 623、CEI EN 50393 準拠。

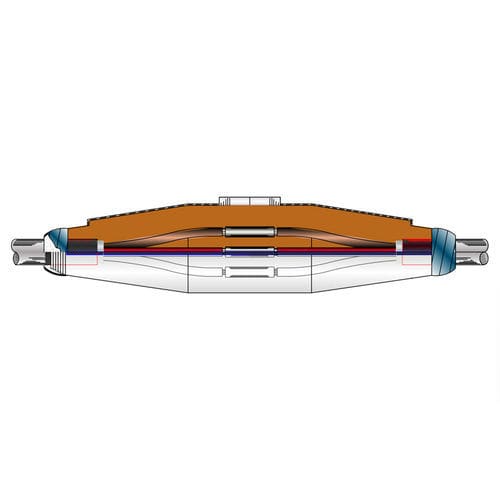

製品概要 ELCOBLOK GTU キットは、導体径に合わせた段付ケーブル入口を持つ成形ハウジングと、注入または注型で用いる常温硬化型ポリウレタン樹脂で構成されています。1.2 kV までの低圧ネットワークの分岐・標準接続用に設計されています。

用途

• 低圧配電網の分岐およびジョイント（最大 1.2 kV）
• XLPE または紙絶縁ケーブルの修理・改修
• 機械的保護とシールが必要な屋内・屋外設置

設置 導体を準備して被覆を剥ぎ、段付ハウジングに配置し、供給された樹脂で室を満たして常温で硬化させます。特殊な炉は不要です。メーカーの硬化時間と安全指示に従ってください。

認証／規格

• CENELEC HD 623
• CEI EN 50393

技術仕様

• アクセサリ: ジョイント (JOINT)
• 絶縁: 紙、XLPE
• アーマー: 非装甲および装甲 variant に対応
• 技術: ポリウレタン樹脂（常温硬化型）
• 用途: 標準／分岐
• シールド: 該当なし (N.A.)
• ケーブル芯数: 4芯から多心
• 電圧: 1.2 kV
• タイプ: DERIVATO（分岐）

注文情報 型番: ELCOBLOK GTU。サイズバリエーション、キット内容、注文コードはメーカーカタログを参照してください。
