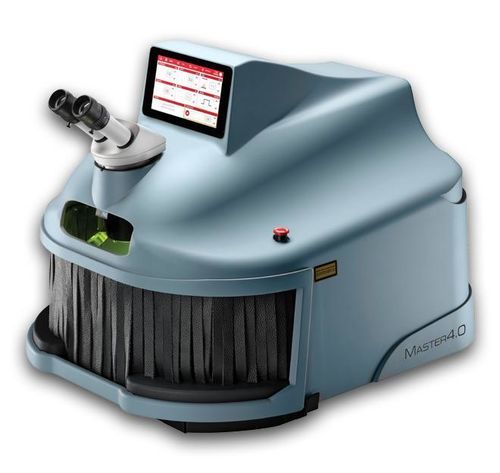

Nd:YAGレーザー溶接機 Master 4.0

パルス手動式卓上型

概要
Master 4.0 は、ジュエリー、歯科、産業のワークショップ向けに精密溶接を行うために設計されたプロフェッショナルな卓上レーザー溶接機です。標準モデルとPLUSモデルがあり、PLUSはSmooth Gaussian Spot 技術を搭載し、エネルギー分布を均一化して溶接部の仕上がりを向上させます。

ユーザーインターフェースと主な機能
7インチの静電容量式タッチスクリーン、内部ジョイスティック、高度なビーム制御機能を装備。外部操作は7インチカラータッチスクリーンで可能。直感的な設定、プログラムメモリ、繰り返し性により生産現場やラボに適しています。

用途

• 金、プラチナ、銀、パラジウム、チタンおよびその他合金の溶接
• 指輪、ブレスレット、メガネ、時計、フレームの修理
• 石付きのアンティークジュエリーの修復
• 後処理を必要としない肉盛り溶接
• 鋳造品の多孔質や微細なクラックの修理

主な性能

• レーザー源: Nd:Ce:YAG 1064 nm
• 平均出力: 80 W
• ピーク出力: 9 kWp
• 最大エネルギー: 225 J
• 最大周波数: 30 Hz
• パルス時間: 0.1 - 25 ms
• スポット径: 0.1 - 2.0 mm（MASTER 4.0: 0.2 - 2.0 mm; PLUS: 0.1 - 2.0 mm; マイクロスポットオプション 0.05/0.1 mm）
• 冷却: 水冷および空冷（single / 3 l オプション）
• ガス入口: アルゴン
• 電源: 230 V AC, 50/60 Hz（110 Vはオプション） - 2.2 kW
• タイプ: 卓上 / デスクトップ
• 保証: 36か月

バリエーション
MASTER 4.0（標準）と MASTER 4.0 PLUS（Smooth Gaussian Spot 搭載）の2種類。PLUSはガウシアン・スムージングによりエネルギー分布を均一にし、溶接部の美観を向上させます。

特長 / 技術仕様

• モデル: Master 4.0
• メーカー: Elettrolaser
• レーザー種別: Nd:Ce:YAG, 1064 nm
• 平均出力: 80 W
• ピーク出力: 9 kWp
• パルス当たり最大エネルギー: 225 J
• 最大周波数: 30 Hz
• パルス幅: 0.1 - 25 ms
• スポット径: 0.1 - 2.0 mm（MASTER 4.0: 0.2 - 2.0 mm; PLUS: 0.1 - 2.0 mm; マイクロスポットオプション 0.05/0.1 mm）
• スポット調整: モーター駆動
• 波形プログラム: 7 プリセットパルス形状 + 新しい smsp 波形
• 表示: 7インチ静電容量式タッチスクリーン
• ジョイスティック: 内蔵
• 顕微鏡: Leica 10X
• ディスプレイ上のカメラ: 有り
• 外部制御: 7インチカラータッチスクリーン
• 保存メモリ数: 100
• HDMI: オプション（RJ45の代替）
• 冷却方式: 水冷および空冷
• ガス: アルゴン入口およびアルゴンノズル
• 圧縮空気ノズル: 有り
• 電源: 230 V AC, 50/60 Hz（110 Vはオプション） - 2.2 kW
• 寸法（HxWxD）: 55 x 71 x 53 cm
• 重量: 35 kg
• 保証: 36か月
• Plus版: Smooth Gaussian Spot 技術によりエネルギー分布を均一化し、溶接仕上がりを向上
