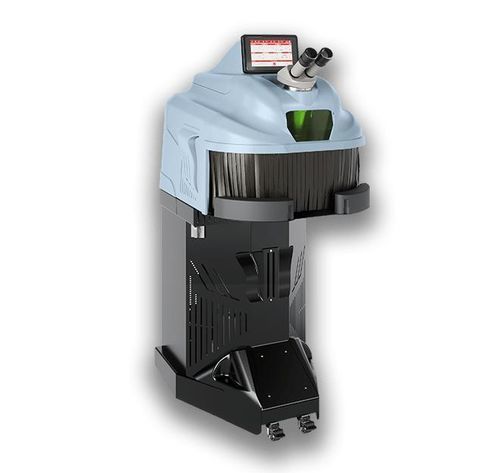

Nd:YAGレーザー溶接機 MEGA 9.0

自動単相230Vチャンバー

概要
Mega 9.0は、大量生産の産業用途と高精度の修理作業向けに設計されたレーザー溶接システムです。Nd:Ce:YAGの二重ランプ光源（PFC強化）、強化された二重水冷システム、大型ワーク対応の下開口溶接室を備えています。7"カラータッチスクリーンと内蔵カメラにより、リアルタイムの視認と精密なプロセス制御が可能です。

主な特徴

• 二重ランプ・シングルロッドレーザー構成（PFC強化）
• 高い平均出力：150 W
• 高いピーク出力と高周波での安定したパルス
• エネルギーを均一に分布させるSMSP技術およびGaussian Smooth Spot
• 大型部品対応の下開口付き広い溶接室
• 7"カラータッチスクリーンと内蔵カメラによる工程監視

用途

• 貴金属および反射材料の溶接：プラチナ、チタン、金、銀、パラジウム
• 時計、眼鏡、微小金属部品の修理・組立
• 充填材を用いた溶接で後処理（洗浄）を必要としない工程
• 鋳造欠陥（多孔、亀裂）の修理
• 金型や産業部品の修理
• 従来技術で到達しにくい箇所の溶接

高性能指標

• レーザー光源：2x ランプ、1x Nd:Ce:YAG 1064 nm
• 平均出力：150 W
• ピーク出力：15 kWp
• パルスエネルギー：最大 300 J

バリエーション / 機能

• レーザー光源と波長：2x ランプ、1x Nd:Ce:YAG 1064 nm
• 平均出力：150 W
• ピーク出力：15 kWp
• 最大エネルギー：300 J
• 最大周波数 (Hz)：50
• パルス時間：0.1 - 20 ms
• スポット径：0.2 - 2.0 mm（モータ駆動調整）
• スポット設定：モータ式
• 波形プログラム：7 プリセットパルス形状（SMSP含む）
• Gaussian Smooth Spot：あり
• 顕微鏡 10X：Leica
• 3Dビジョンシステム：オプション
• ディスプレイ上カメラ：あり
• 外部制御：7" カラータッチスクリーン
• メモリースロット：100
• HDMI：あり
• 水冷システム：二重強化 / 6 l
• 圧縮空気ノズル：あり
• アルゴンノズル：あり
• タイプ：据え置き型（フロアスタンディング）
• 電源：230 V AC, 50/60 Hz - 4.4 kW
• 寸法 (cm)：58 x 86 x 129.2
• 重量 (kg)：85

仕様 / 技術仕様

• モデル：Mega 9.0
• レーザー光源：2x ランプ、1x Nd:Ce:YAG 1064 nm
• 平均出力：150 W
• ピーク出力：15 kWp
• パルス / 最大エネルギー：最大 300 J
• 周波数：最大 50 Hz
• パルス時間：0.1 - 20 ms
• スポット径：0.2 - 2.0 mm（モータ駆動調整）
• 波形プログラム：7 プリセット（SMSP + Gaussian Smooth Spot）
• 顕微鏡：10X Leica
• カメラ：ディスプレイに統合（リアルタイム表示）
• 3Dビジョン：オプション
• メモリースロット：100
• 接続 / 制御：7" カラータッチスクリーン、HDMI
• 冷却：二重強化水冷 / 6 l
• ノズル：圧縮空気およびアルゴン
• タイプ：据え置き型
• 電源：230 V AC, 50/60 Hz - 4.4 kW
• 寸法 (cm)：58 x 86 x 129.2
• 重量 (kg)：85
