パタノスターオーブンは、カスタマイズされたソリューションです。チェーンコンベヤにスイングプレート(バスケットとも呼ばれる)が取り付けられています。
バスケットは閉回路(ループ、パターノスター)で部品を搬送します。
バスケットのサイズと数は、処理する部品の仕様と、技術的な要件に基づく熱処理プロセスの仕様によって異なります。
サイズと数は、お客様から提供された技術データに基づいて、処理する部品と熱プロセスの仕様によって決まります。
パタノスターオーブンはコンパクトなソリューションです。
スペースが限られている既存の生産ラインにオーブンを挿入する場合に最適です。
理想的なソリューションです。汎用性があり、次のような用途に使用できます。
すべての熱処理に使用できます。
例
- プレヒート用パテルノスターオーブン
- アニーリング用パターノスターオーブン
- 重合用パターノスターオーブン
- ストレスリリーフ用ペイターノスターオーブン
- 乾燥用ペタノスターオーブン

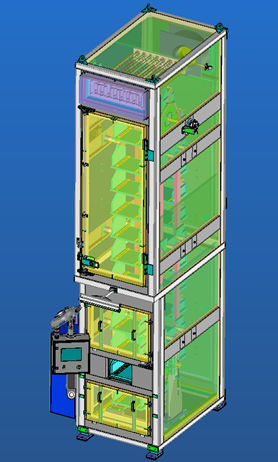

データ: パターノスターオーブンの例。
-全体寸法(制御盤なし) 1.90 m x 1.25 m x 5.60 m
-バスケット25個(合計400 x 400 mm
-重量 1.5 t
-モノブロック
-加熱ゾーン1つ
-自動車燃料タンク用熱可塑性樹脂部品の硬化
-作業温度 100 °C
-120 °Cを超えない温度
-設置電力(加熱ラック) 40 kW
-対流空気量、最大。6000 m3/h
---
