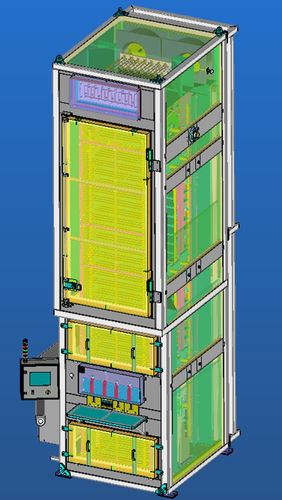

パーテルノステル炉

熱処理電動強制対流式

オーブン設備の構成は以下の通り： 機械構造 - Alusi 構造鋼中空部を溶接したベースフレーム； - PUR塗料を塗布し、ベースフレームに溶接された鋼板から成る外側被覆； - 機械式空気ダクト（使用可能スペース）、アルーシ（腐食防止）、溶接気密の内部被覆； - 断熱材、厚さ100mm、グラスファイバーから成り、内側と外側のクラッドの間にある。 - 内側側壁に常設された両側のエアインレット。オーブン室内の均一な空気分布を確保する。 - 4 手動スライド式昇降ドア。 垂直コンベヤー - 2本のコンベアチェーンが4つのスプロケットによって炉内を垂直かつ円形に移動します。 - 炉内の最上部と最下部に配置された4つのスプロケット； - 上部の2つのスプロケットとチェーンシステムを駆動するギアモーター； - 24個のコンベアゴンドラ - ゴンドラ1台につき3段の貯蔵庫 オーブンと連動： - 最大加熱能力40 kWの電気加熱コイル1個； - 炉内の空気混合・分配用ファン1基（最大能力10,000 m3/h）。 オーブン内の空気混合・分配用ファン1基（最大能力10 000 m3/h）； - 作業温度調節・制御用温度プローブ1個； - 最高温度到達防止用温度プローブ1個。 搬出入ゾーン 接続キャビネット、測定システム - 1クライメート。制御盤 IP 54, ： - 温度コントローラー（Eurotherm）1台； - PLC Siemens S7 1500 1台 - Siemens KTP600 オペレータ・タッチスクリーン1台 - リレー、ヒューズ、ケーブル等
