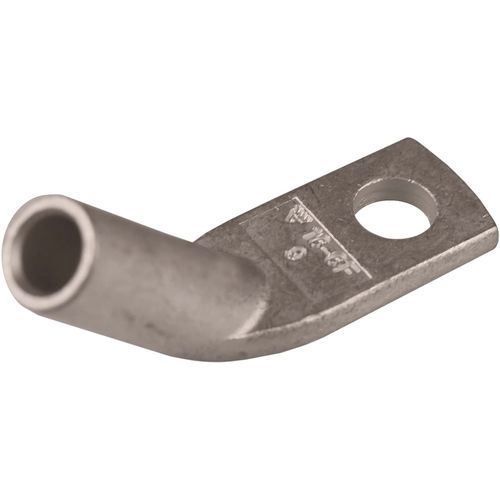

管状圧着端子 KR10-6-45GR

銅製ブリキ製

材質Cu99.95%、錫メッキCu/Sn。 検査穴 撚り線(クラス 2)および多撚り線(クラス 5)Cu導体の場合、多 撚り線Cu導体にはデュアルシステムによる接触圧着を 推奨します。 マーキング例 KRF: 17 (ネック) Elpressロゴ 70 10F (パーム) 17 = 金型番号 70 = mm² 10 = M10用パームホール F = 撚り線およびフレキシブル導線用のタイプKRF。 マルチより線（クラス5）およびより線（クラス2）Cu導体（IEC 60228準拠）、10 mm²、手のひらにM6穴のある45°アングルドチューブ端子。エルプレス認証システムV600、V1300、V250で使用。 A（mm）：19 W (mm)：13 N (mm)： 6.5 N1 (mm)： 11.5 P (mm)：18 t（mm） - パーム厚：2.3 s（mm） - ストリップ長：11 ネジM6 角度 (°)：45 検査穴あり AWG/MCM Cu：8 AWG mm² Cu：10
