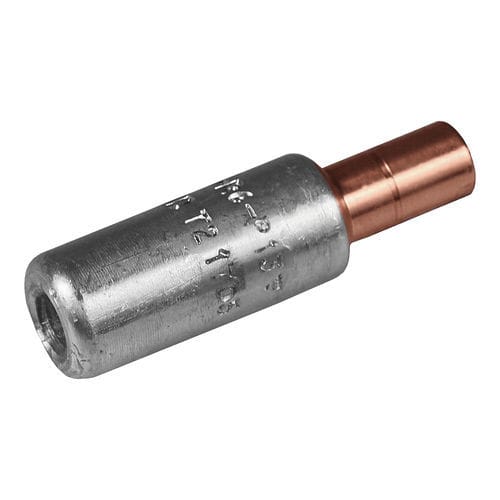

ピン圧着端子 AKS16-10S

円筒形絶縁カバーなしバイメタル

Al 撚り線導体から Cu 撚り線導体 10 mm² （例：Excel、Excelett）への移行ジョイント。 AlとCuの両方で2回の圧着が必要です。 AlCu 貫通コネクタ、撚り線 Al ケーブル 16 mm² 用の Al 導体から Cu 導体へ、または、ソリッド Al ケーブル 25 (16) mm² 用に、ソリッド Cu ケーブル 10 mm² へ。Cu導体を六角圧着する場合、ダイはマーキング溝と外周の間の中央に配置されます。Elpress 認定システム V1300, V250 で使用。 s1 (mm)：33 d (mm)： 5.9 D (mm)：13 L (mm)： 64.5 d1 (mm)： 4.5 D1 (mm)：7 s (mm) - ストリップ長: 29 AWG/MCM 撚り線 Al: 6 AWG AWG/MCMソリッドAl：4 AWG AWG/MCM Cu：8 AWG mm² 撚り線 Al: 16 mm² ソリッドAl：25 mm² Cu：10
