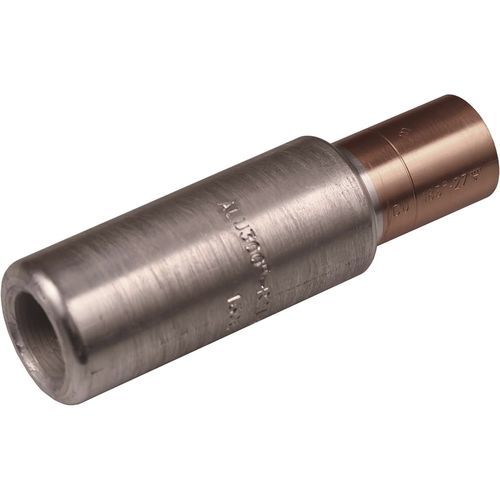

データ用コネクター AKS300B-240A

円形圧着挿入式

Al導体とCu導体の接続に使用します。 撚り線/ソリッドAl導体、撚り線/フレキシブルCu導体。 多芯Cu導体の場合、Dualシステムによる接触圧着を推奨。 Al導体には2回の圧着が必要。 撚り線/ソリッド Al ケーブル 300 mm² ～ 撚り線/フレキシブル Cu ケーブル 240 mm² 用 AlCu スルー・コネクタ。Cu セクションを圧着する際は、ダイスをスリーブのマークと Cu セクションのエッジの間に置いてください。Elpress 認定システム V1300, V250 で使用。 s1 (mm)：40 d (mm)： 22.3 D (mm)：37 L (mm)： 126.5 D1 (mm)： 22.5 D1 (mm)：29 S（mm）-ストリップ長さ：68 AWG/MCM 撚り線 Al: 550 MCM AWG/MCM Cu：450 MCM mm² 撚り線 Al: 300 mm² Cu: 240
