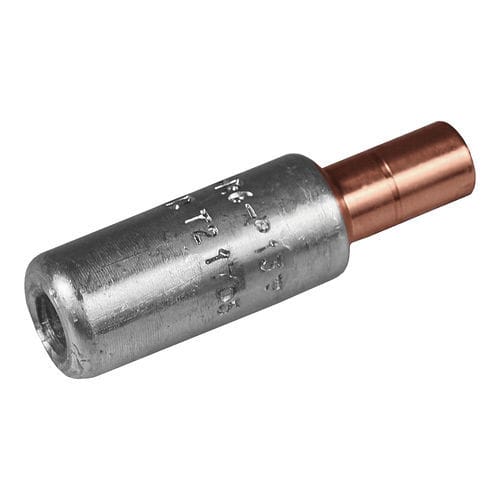

データ用コネクター AKS16-10

円形挿入式バイメタル

Al導体からCu導体へのコネクタ。 撚り線/ソリッドAl導体、撚り線/多撚り線Cu導体。 Cu導体の多芯撚り線には、Dualシステムによる接触圧着を推奨する。 Al には 2 回、Cu には通常 1 回の圧着が必要です。 AlCu 貫通コネクタ、Al 導体から Cu 導体へ。撚り線 Al ケーブル 16 mm² 用、またはソリッド Al ケーブル 25 (16) mm² 用、撚り線/多撚り線 Cu ケーブル 10 mm² 用。Cu セクションを圧着する際は、ダイスをスリーブのマークと Cu セクションのエッジの間に置きます。Elpress 認定システム V1300, V250 で使用。 s1 (mm)：14 d (mm)： 5.9 D (mm)：13 L (mm)： 45.5 d1 (mm)：5 D1 (mm)：8 s (mm) - ストリップ長: 29 AWG/MCM 撚り線 Al: 6 AWG AWG/MCMソリッドAl：4 AWG AWG/MCM Cu：8 AWG mm² 撚り線 Al: 16 mm² ソリッドAl: 25 (16) mm² Cu：10
