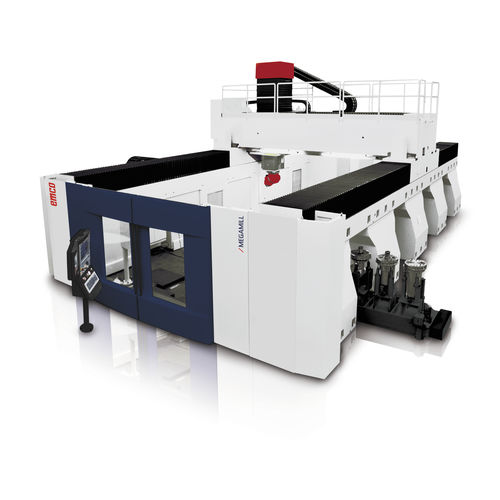

ガントリー型フライス盤 MEGAMILL5軸縦型スチール用
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 縦型
- タイプ
- ガントリー型
- 加工材料
- アルミニウム用, スチール用, 複合素材用
- スピンドル
- HSK-63-A, HSK-100-A
- 応用
- 自動工具交換装置, 大きなワークピース
- その他の特徴
- 高精度
- X軸移動距離
7,500 mm
(295 in)- Y軸移動距離
4,000 mm, 5,000 mm, 6,000 mm, 7,000 mm
(157 in, 197 in, 236 in, 276 in)- Z軸移動距離
1,500 mm, 2,000 mm, 2,500 mm
(59 in, 79 in, 98 in)- 回転速度
最大: 24,000 rpm
(150,796 rad.min-1)最少: 15 rpm
(94 rad.min-1)- 出力
40 kW
(54.38 hp)- X軸の移動速度
30 m/min
- Y軸の移動速度
30 m/min
- Z軸の移動速度
30 m/min
詳細
ハイライト
/ 動きとカッティングに優れています。
/ 30m/minの機械加工と高速加工で
/ 高トルク・高出力：1200Nm/40kW
/ 自動車産業の金型・金型、航空宇宙産業の大型ワークに最適です。
設備
/ 溶接鋼構造のZ軸スライドを含む耐屈曲性、耐ねじり性、耐振動性の基本構造
/ X軸とY軸のクリアランスがゼロの高精度ラック＆ピニオンドライブ
/ ボックスインボックスデザインのZ軸スライド
/ Z軸スライドの熱対称構造と8倍のベアリング
/ リニアローラーガイドは、全リニア軸でゼロクリアランスを実現し、高い位置精度を実現しています。
/ メインスピンドルモーター40 kW / 1200 Nm
/ 機械式フライスヘッド：無段階の位置決めと同時加工が可能
/ 電子スピンドルを使用したヘッド：無段階の位置決めと同時加工が可能
/ 自動ヘッドチェンジャーシステム
/ ツール自動交換
/ 数値制御：ハイデンハイン、シーメンス
---
