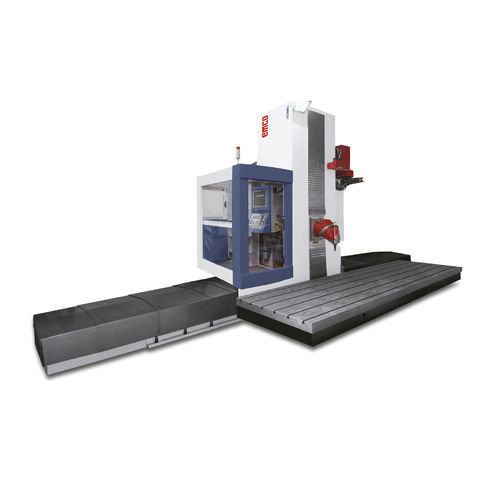

汎用マシニングセンタ ECOMILL5軸トラベリングコラムHSK-100-A
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 汎用
- タイプ
- トラベリングコラム
- スピンドル
- HSK-100-A, HSK-63-A
- ツールステーション数
- 40ツール, 16ツール, 80ツール
- その他の特徴
- フライス加工, ダイレクトドライブ, 精密, 高速
- X軸移動距離
最少: 4,000 mm
(157 in)最大: 14,000 mm
(551 in)- Y軸移動距離
1,300 mm
(51 in)- Z軸移動距離
2,000 mm, 2,500 mm
(79 in, 98 in)- 回転速度
最少: 15 rpm
(94 rad.min-1)最大: 8,000 rpm
(50,265 rad.min-1)- 出力
60 kW
(81.58 hp)- X軸の移動速度
30 m/min
- Y軸の移動速度
30 m/min
- Z軸の移動速度
30 m/min
- 全長
9,250 mm, 11,250 mm, 13,400 mm, 15,800 mm
(364.2 in, 442.9 in, 527.6 in, 622 in)- 全幅
6,100 mm, 8,250 mm
(240.2 in, 324.8 in)- 全高
4,300 mm, 4,700 mm
(169.3 in, 185 in)
詳細
ハイライト
/ トルクモータを搭載したミーリングヘッドによる高い動特性と精度
/ 高速スピンドルを装備したユニバーサルミーリングヘッドにより、4.015°のアンダーカットを実現。
/ 全てのミーリングヘッドにダイレクトドライブテクノロジーを採用。
/ 最大80ポケットまでのコラムに設置された自動工具交換装置、または最大203ポケットまでのタワー型自動工具交換装置
/ お客様のご要望に応じた機械構成
装置
/ コラム対称構造により高剛性を実現。
/ ボックス・イン・ボックス設計の水平ラムとコラムを備えたユニバーサルマシニングセンター
/ 最大38 kW、600 Nm、8000 rpmの3+2軸パワーミリングヘッド
/ エレクトロスピンドル付きミーリングヘッド：40.5 kW、35.4 Nm、18000 rpm
/ チップコンベヤを含む
/ ハイデンハイン/シーメンス数値制御
---
