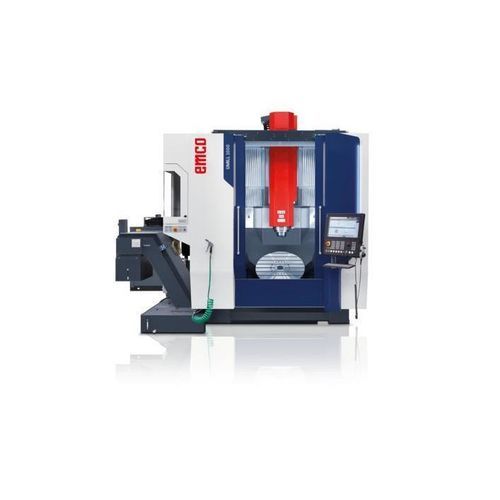

5軸フライス盤 UMILL 1000

汎用回転割り出しテーブルトラベリングコラム

製品のハイライト: - ガントリー構造での5軸同時加工 - 優れた熱安定性 - 高精度のユニバーサル加工センター - 最適なアクセス性を備えた最新の移動コラムコンセプト - トルクモーター、直接測定システムを備えた頑丈なスイベルロータリーテーブル、Ø 800 mmの寸法が高い安定性と精度を提供 - 広いスイベル範囲 +/-125° - X-Y-Zの標準リニアスケール - SiemensまたはHeidenhainの最先端の制御技術 - Sinumerik用のEMCONNECT利用可能 - 60 / 90ツールステーションマガジンなどの豊富なオプション - 最適なチップ除去 - 自動化に柔軟（前面） 技術データ: - 作業エリア: - X/Y/Zの移動: 900 mm / 1000 mm / 700 mm - スピンドルノーズの距離: 170 / 870 mm - 軸の送り速度: 15 m/min - X/Y/Zの高速移動速度: 50 m/min - テーブル: 1000 kg - クランプエリア: 800 x 800 mm - 最大テーブル荷重: 1000 kg - モータースピンドル: - 最大速度: 50 - 15000 rpm - 駆動力: 38 kW - 最大トルク: 138 Nm - ツールチェンジ: - ツールステーションの数: 30 (60/90) - 最大ツール径: 80 mm - 最大ツール長: 350 mm - 一般データ: - 寸法 (LxWxH): 3450 x 4750 x 3630 mm - 機械重量: 18000 kg 機械のハイライト: - ガントリー構造での5軸同時加工 - 優れた熱安定性と高精度のユニバーサル加工センター - 最適なアクセス性を備えた最新の移動コラムコンセプト - 広いスイベル範囲 +/-125° - X-Y-Zの標準リニアスケール - SiemensまたはHeidenhainの最先端の制御技術 - Sinumerik用のEMCONNECT利用可能 - 60 / 90ツールステーションマガジンなどの豊富なオプション - 最適なチップ除去 - 自動化に柔軟（前面） ソフトウェア/制御: - Sinumerik ONE with Operate: Sinumerik ONEはユニバーサルで柔軟なCNCシステムです。幅広い機能を備え、ほぼすべての技術に適しています。Sinumerik ONEは、ダイナミクス、精度、ネットワークへの統合性において基準を設定します。 - 最高のパフォーマンスと柔軟性 - ユニバーサルなオープン性 - 高度に効果的な個人および機械保護 - EMCONNECT、デジタルプロセスアシスタント、標準機に含まれています - デジタルツインはCNC制御の不可欠な部分です - 製品開発と市場投入までの時間の大幅な短縮 - ネットワークとデータ通信能力の向上 - 仮想準備による実際の立ち上げ時間の大幅な短縮 - CNCパフォーマンスの大幅な向上 - 非生産時間の大幅な短縮と、統合されたSIMATIC S7-1500F PLCを通じたTIAポータルへの完全な統合 - Heidenhain TNC 7: HEIDENHAINの新しいTNC7制御により、ユーザーと工作機械メーカーは、機械のプログラミングと操作においてまったく新しい可能性を体験します。操作は直感的で、タスク指向でカスタマイズされており、ワークショップでの作業をより速く、安全で、快適にします。 - 24の制御ループ、そのうち4つはスピンドル - 非常に高い操作ダイナミクスと流動的で直感的なマルチタッチ操作 - フライス加工と旋削操作 - スマートプロービング機能を備えた直感的なワークピースのセットアップ - クランプ装置のグラフィカルサポート付きアライメント - 短いブロック処理時間 (0.5 ms) - 完璧な表面と最高の精度のためのハイエンドパフォーマンス - 統合されたプロセスモニタリング 全体寸法/作業スペース: - 寸法 (LxWxH): 3450 x 4750 x 3630 mm - 作業エリア: 800 x 800 mm - 最大テーブル荷重: 1000 kg 追加機能: - 直接駆動: X軸とY軸の直接駆動により、高い加速性能 (6 m/s²) と高速移動速度 (50 m/min) を達成できます。これにより、最大の精度と高いダイナミクスが保証されます。 - スイベルロータリーテーブル: トルクモーター、直接測定システムを備えた頑丈なスイベルロータリーテーブル、Ø 800 mmの寸法が高い安定性と精度を提供します。 - ツールマガジン用の閉鎖フラップ: ステンレススチールの閉鎖フラップが、ツール交換中に作業エリアをツールマガジンから分離し、より高い清潔さを確保します。 - ツールチェンジャー: 30ツール用のスペースを持つツールチェンジャー。オプションで60または90が利用可能です。 特徴 / 技術仕様: - 5軸同時加工 - ガントリー構造 - 優れた熱安定性 - 高精度の加工 - 最新の移動コラムコンセプト - 頑丈なスイベルロータリーテーブル (Ø 800 mm) - 広いスイベル範囲 +/-125° - X-Y-Zの標準リニアスケール - SiemensまたはHeidenhainの制御 - Sinumerik用のEMCONNECT - 30/60/90ツールステーション - 最適なチップ除去 - 自動化対応（前面） - X/Y/Zの移動: 900/1000/700 mm - スピンドルノーズの距離: 170/870 mm - 軸の送り速度: 15 m/min - 高速移動速度: 50 m/min - テーブル荷重: 1000 kg - クランプエリア: 800 x 800 mm - 最大速度: 50-15000 rpm - 駆動力: 38 kW - 最大トルク: 138 Nm - 最大ツール径: 80 mm - 最大ツール長: 350 mm - 寸法: 3450 x 4750 x 3630 mm - 機械重量: 18000 kg
