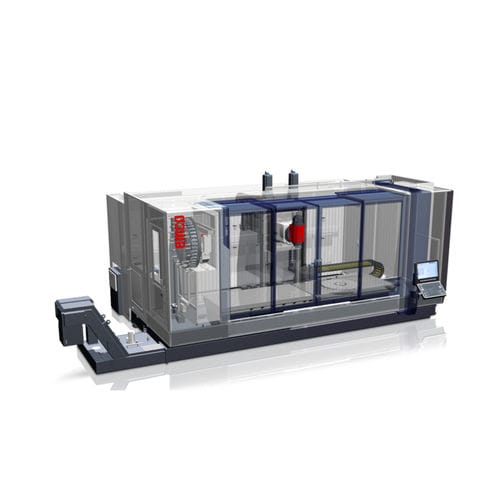

トラベリングコラムマシニングセンタ MMV 4200
3軸5軸4軸

トラベリングコラムマシニングセンタ
トラベリングコラムマシニングセンタ
トラベリングコラムマシニングセンタ
トラベリングコラムマシニングセンタ
トラベリングコラムマシニングセンタ
トラベリングコラムマシニングセンタ
お気に入りに追加する
商品比較に追加する


特徴

軸の数
3軸, 5軸, 4軸
主軸の方向
縦型
タイプ
トラベリングコラム
スピンドル
BT 40, HSK A-63, HSK-100-A, HSK-63
ツールステーション数
40ツール, 120ツール, 16ツール
その他の特徴
高性能, 剛性, モジュール式
X軸

4,200 mm (165 in)

Y軸

1,000 mm (39 in)

Z軸移動量

980 mm (39 in)

回転速度

最大: 18,000 rpm (113,097 rad.min-1)

15,000 rpm, 18,000 rpm (94,248 rad.min-1)

最少: 50 rpm (314 rad.min-1)

出力

46 kW (62.54 hp)

X軸の移動速度

60,000 mm/min (39 in/s)

Y軸の移動速度

40,000 mm/min (26 in/s)

最大テーブル積載量

6,000 kg (13,228 lb)

最大ツール重量

8 kg, 20 kg (18 lb)

総重量

29,500 kg (65,036 lb)

全長

9,615 mm (378.5 in)

全幅

5,350 mm (210.6 in)

全高

3,580 mm (140.9 in)

詳細

特筆すべき点 / 柔軟なモジュール構造と人間工学に基づいた魅力的なデザイン / 3軸、4軸、5軸の各バージョンを用意 / 高性能モータースピンドル / 高剛性リニアローラーガイド サイズ55(X軸) / 精密で静かな動作を実現するダイレクトドライブボールネジ(Y軸、Z軸 / ラックアンドピニオン駆動のX軸 / トルクモーター搭載の一体型円テーブルとB軸 / ツールマガジンシステムの柔軟な構成 / 最新鋭の制御システム SIEMENS 840D sl HEIDENHAIN TNC 640 / EMCONNECT for Siemens 840D sl / 理想的なコストパフォーマンス / Made in the Heart of Europe OPTIONS / ワークとツールの計測 / スピンドルからのクーラント供給 / 自動ドア / クランピングシステム用油圧装置 / 振り子式5軸加工用の第2統合ロータリーテーブル / ミーリングスピンドルの熱補正 / 高圧力ポンプによるクーラントフィルターシステム / 円卓を介したロータリーカップリング

---
