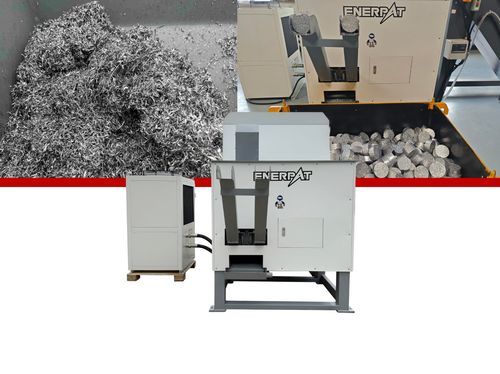

金属チップ煉瓦製造機 BM-D

円柱形小型レンガ用油圧自動

概要
ENERPAT BM-D 二重排出口式金属切粉ブリケットプレスは、同期動作する2つの加圧ユニットで切粉を固形ブリケットに圧縮します。切削液を分離し、高い油回収率を実現、取り扱い・積み重ね・リサイクルに適した均一なブリケットを生成します。

詳細説明
BM-Dシリーズは、鉄、アルミニウム、ステンレス、銅、チタン、各種合金など幅広い金属切粉を処理し、湿った或いは油を含む切粉を一行程で緻密なブリケットに成形します。同期した二つのプレスヘッドによりサイクルタイムを短縮しつつ、ブリケットの寸法と密度を安定して維持します。油回収率は最大95%で、廃棄物削減と工場環境の改善に寄与します。リサイクル価値は向上する可能性があります（鉄切粉で約2000–3000 CNY/トン）。

動作原理

• 搬送と供給：切粉は切粉コンベヤでブリケット入口へ搬送されます。
• 二重スクリュー給送：水平式と垂直式の二重スクリューにより、圧縮室への連続かつ詰まりのない供給を実現します。
• 油圧圧縮：油圧と電子制御の組み合わせで材料をブリケットに圧縮し、自動で排出します。

材質試験
代表的な試験材およびデモンストレーション：

• 合金スクラップ
• 鉄切粉
• アルミ切粉
• 銅切粉

製品仕様（主要モデル）
モデル：BM-D1090 | BM-D1612 | BM-D2013
プレス力（トン）：100 | 160 | 200
ブリケット径（mm）：90 | 120 | 130
モーター出力（kW）：11 | 18.5 | 22
システム圧力（MPa）：25 | 25 | 25
機械寸法（mm）：2920×1380×2150 | 4250×1740×2730 | 4360×1870×2880
機械質量（kg）：3000 | 4000 | 5000
動作モード：全自動

主な利点

• 給送装置：強制かつ安定した給送を行う垂直スクリュー、ブリッジ防止の水平スクリューを採用。
• 金型設計：高硬度・耐摩耗性により均一で高密度のブリケットを生成、ブリケットサイズは調整可能。
• 冷却システム：連続稼働向けの工業用冷却オプション、温度固定または室温同期制御が可能。
• 油圧システム：高品質シリンダーとRexroth、Parker等のブランド部品を採用し、漏れを低減して信頼性を確保。
• PLC制御：Siemens/Schneider PLCによるリアルタイム監視、プログラム制御、警報機能；稼働パラメータ（時間、電流、温度）表示。

技術仕様

• シリーズ / モデル：BM-D
• 提供モデル：BM-D1090, BM-D1612, BM-D2013
• ブランド：ENERPAT
• 圧縮方式：金属切粉用二重排出口ブリケットプレス
• 材質：鉄切粉、アルミ切粉、ステンレス切粉、銅切粉、チタン切粉、合金等
• プレス力：100 / 160 / 200 トン（モデルにより異なる）
• ブリケット径：90 / 120 / 130 mm（モデルにより異なる）
• モーター出力：11 / 18.5 / 22 kW（モデルにより異なる）
• システム圧力：25 MPa
• 寸法（mm）：2920×1380×2150 / 4250×1740×2730 / 4360×1870×2880
• 重量（kg）：3000 / 4000 / 5000
• 動作モード：全自動
• 性能：油回収率最大95%、汚染低減、リサイクル価値向上
