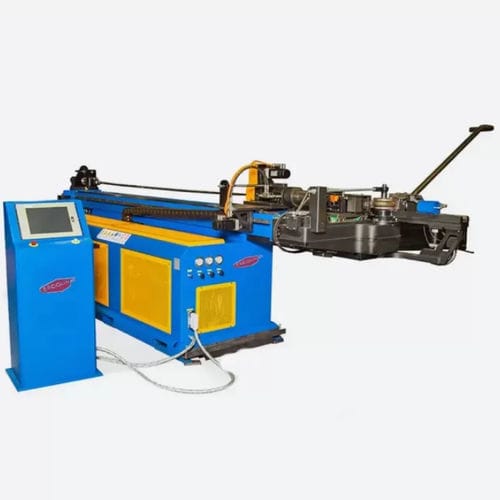

電動・油圧折り曲げ機 EB65 CNC3V1 管パイプ用横型
お気に入りに追加する
商品比較に追加する
特徴
- 作動
- 電動・油圧
- 製品用途
- 管, パイプ用
- 方向
- 横型
- 制御
- CNC, 自動
- 軸数
- 3軸
- その他の特徴
- 精密, マンドレル, 3D, 3相, 高効率, 冷間, 多軸
- 管径
最大: 76 mm
(2.99 in)最少: 10 mm
(0.39 in)- 曲げ半径
最大: 250 mm
(9.84 in)最少: 20 mm
(0.79 in)- 曲げ角度
195 °
- 全長
570 cm
(224 in)- 全幅
110 cm
(43 in)- 全高
155 cm
(61 in)- 重量
2,300 kg
(5,071 lb)- 出力
23 kW
(31.3 hp)- チューブ直径
最大: 76 mm
(3 in)最少: 10 mm
(0.4 in)
詳細
EB65 CNC3V1は、高品質な鋳鉄製の完全フリーカンチレバーヘッド、3軸電油圧式CNC、そしてリアルなシミュレーションによる実現可能性解析機能を備えた、画期的な機械です！
特長
カンチレバーヘッド
FSTロックシステム（特許取得済み）
Y1軸（キャリッジ移動）およびB軸（曲げ面の回転）は、ブラシレスモーターによる電動式でプログラム可能。C軸（曲げ軸）は油圧式でプログラム可能です。
パイプの3D可視化機能を備えたタッチスクリーン制御、およびパイプ／機械、パイプ／床、パイプ／外部要素、パイプ／工具間の衝突防止システムを搭載。
自動サイクルでの早期マンドレル抜き取り
3軸の個別速度制御と高精度な位置決め
プログラミング用内蔵Wi-Fiキット
各2メートルの延長モジュールが利用可能（オプション）
.iges、.dxf、.iges Teklaファイルのインポート（オプション）
---
