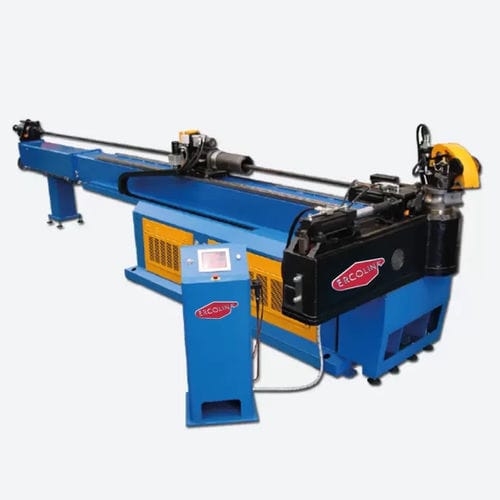

電動・油圧折り曲げ機 GB100 SCNC6V3管パイプ用横型
お気に入りに追加する
商品比較に追加する
特徴
- 作動
- 電動・油圧
- 製品用途
- 管, パイプ用
- 方向
- 横型
- 制御
- CNC, 全自動
- 軸数
- 6 軸
- その他の特徴
- 精密, マンドレル, 3D, 機械式, 3相, 高効率, 冷間, 多軸
- 管径
最少: 30 mm
(1.18 in)最大: 120 mm
(4.72 in)- 曲げ半径
最少: 40 mm
(1.57 in)最大: 400 mm
(15.75 in)- 全長
620 cm
(244 in)- 全幅
175 cm
(69 in)- 全高
149 cm
(59 in)- 重量
3,000 kg
(6,614 lb)- 出力
23 kW
(31.3 hp)- チューブ直径
最少: 30 mm
(1.2 in)最大: 120 mm
(4.7 in)
詳細
GB100 SCNC6V3は、6つのプログラム可能で油圧駆動の軸を備えています。キャリッジ
移動（Y1軸）、曲げ面の回転（B軸）、曲げ角度（C軸）、横スライド移動（X2軸）、ブースター（Y2軸）、およびマンドレル移動 （Y3軸）を備えています。
特徴
堅牢かつ高剛性の構造
高い機械的強度を持つGS500球状黒鉛鋳鉄製ヘッドと、革新的な構成のガイドシステム（特許取得済み）
チェーンとシリンダーを採用したコンパクトで耐久性に優れた曲げ軸により、高い性能と精度を実現する一定の曲げ速度を確保。
シリンダー駆動のマンドレル引き抜きシステム。マンドレルの早期引き抜きをプログラムすることが可能です。
パイプの3D表示機能を備えたタッチスクリーン制御、およびパイプ／機械、パイプ／床、パイプ／外部要素、パイプ／工具間の衝突防止システム。
6つのプログラム可能で電気油圧式駆動の軸：キャリッジ移動（Y1軸）および曲げ面の回転（B軸）は電動モーターによる； 曲げ角度（C軸）、横スライド移動（X2軸）、ブースター（Y2軸）、マンドレル移動（Y3軸）は油圧式。
Wi-Fiキット
2メートルの延長ケーブルが利用可能（オプション）
.iges、.dxf、.Iges、Tekla形式のファイルのインポート（オプション）
---
