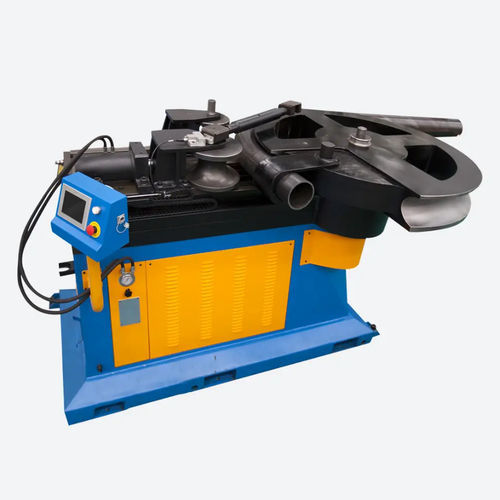

電動・油圧折り曲げ機 TB180管デジタル アシスト付き電子制御式
お気に入りに追加する
商品比較に追加する
特徴
- 作動
- 電動・油圧
- 製品用途
- 管
- 制御
- デジタル アシスト付き, 電子制御式, デジタル
- 軸数
- 2軸
- その他の特徴
- 回転
- 管径
最大: 150 mm
(5.91 in)最少: 10 mm
(0.39 in)- 曲げ半径
最大: 800 mm
(31.5 in)最少: 100 mm
(3.94 in)- 曲げ角度
210 °
- 全長
100 cm
(39 in)- 全幅
148 cm
(58 in)- 全高
190 cm
(75 in)- 重量
2,700 kg
(5,952 lb)- 出力
15 kW
(20.4 hp)- チューブ直径
最大: 60 mm
(2.4 in)最少: 10 mm
(0.4 in)
詳細
概要
TB180はTCPlus制御を搭載したロータリードロウ式チューブベンダーで、精密な曲げ加工、連続運転、操作のしやすさを目的に設計されています。
特徴
制御システム (TC PLUS)
製品属性
最小外径：⌀ 10 mm
最大曲げ対応：⌀ 150 x 7.1 mm
制御システム：TC Plus
最小曲げ半径：100 mm
最大曲げ半径：800 mm
仕様 / 技術情報
TB180はTCPlus制御を搭載したロータリードロウ式チューブベンダーで、精密な曲げ加工、連続運転、操作のしやすさを目的に設計されています。
特徴
- TCPlus制御を搭載
- 7インチ カラータッチスクリーン
- 操作性向上のための新しいアイコン
- 高度なOFFSET機能
- 言語の即時切替
- 主要機構の自動チューニング
- mmとインチのクイック切替機能
- 各曲げごとに設定可能な曲げ速度
- USBで無制限のプログラム追加が可能
- オプションの2軸ポジショナー装着可能
- 各プログラムは最大30曲げを含めることが可能
- 右曲げ・左曲げの両対応
制御システム (TC PLUS)
- 直感的で簡素化されたアイコン表示
- 4.3インチ表示（TC Plus ベースライン）
- 曲げ角度のプログラム設定
- 曲げ速度の設定
- スプリングバック補正値の入力
- 各プログラムは最大30曲げを含めることが可能
- 手動モードまたはプログラムモードでの制御
- 右曲げ・左曲げの両対応
- 使用プログラムに応じた工具データベース
- 言語の即時切替
- 主要機構の自動チューニング（7″のみ）
- mmとインチのクイック切替機能
- Industry 4.0対応（オプション）
- LAN / Wi‑Fi接続（オプション）
製品属性
最小外径：⌀ 10 mm
最大曲げ対応：⌀ 150 x 7.1 mm
制御システム：TC Plus
最小曲げ半径：100 mm
最大曲げ半径：800 mm
仕様 / 技術情報
- 曲げモジュール：20 cm³
- 最小外径：10 mm
- 最大外径：60 mm
- 最大曲げ半径（CLR）：800 mm
- 最小曲げ半径（CLR）：100 mm
- 最大曲げ角度：210°
- 定格出力：15 kW
- 曲げ速度：1 rpm
- 寸法（L x W x H）：1000 x 1475 x 1900 mm
- 重量：2700 kg
