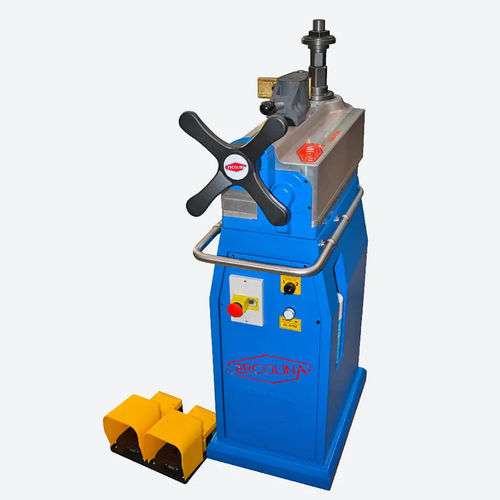

油圧式折り曲げ機 HB60 series管コンパクトプル式
お気に入りに追加する
商品比較に追加する
特徴
- 作動
- 油圧式
- 製品用途
- 管
- その他の特徴
- コンパクト, 回転, プル式
- 管径
最大: 60.3 mm
(2.37 in)最少: 5 mm
(0.2 in)- 曲げ半径
最大: 270 mm
(10.63 in)最少: 10 mm
(0.39 in)- 曲げ角度
180 °
- 全長
47 cm
(19 in)- 全幅
61 cm
(24 in)- 全高
106 cm
(42 in)- 重量
76 kg
(168 lb)- チューブ直径
最大: 60.3 mm
(2.4 in)最少: 5 mm
(0.2 in)
詳細
説明
HB60は、2分割の堅牢なアルミボディと機械式制御システムを備えた回転式ドローベンダーです。コンパクトで完全油圧の構成により高出力を実現します。特許出願中。
特長
ダイス
その他の利用可能なモデル
型式 - 説明 - 電源
HB60V4-M - 油圧式 - 単相
HB60V4-M-KOD1 - OD1キット付き油圧式 - 単相
HB60V4-M-KOD2 - OD2キット付き油圧式 - 単相
技術仕様
HB60は、2分割の堅牢なアルミボディと機械式制御システムを備えた回転式ドローベンダーです。コンパクトで完全油圧の構成により高出力を実現します。特許出願中。
特長
- コンパクト設計ながら高出力
- 完全油圧式
- 180°の曲げと復元角を一度の工程で実現
- 機械式制御システム
- 2分割の本体構造
- 堅牢なアルミボディ
ダイス
- 標準 鋳鉄
- 軽量 鋳鉄シリーズ
- 標準 アルミニウム
その他の利用可能なモデル
型式 - 説明 - 電源
HB60V4-M - 油圧式 - 単相
HB60V4-M-KOD1 - OD1キット付き油圧式 - 単相
HB60V4-M-KOD2 - OD2キット付き油圧式 - 単相
技術仕様
- 曲げモジュール: 10 cm³
- 最小外径: 5 mm
- 最大曲げ能力: ⌀ 60.3 x 4.5 mm
- 最小曲げ半径 (CLR): 10 mm
- 最大曲げ半径 (CLR): 270 mm
- 曲げ角度制御: 目盛付き機械式ホイール
- 寸法 (長さ x 幅 x 高さ): 470 x 610 x 1055 mm
302 x 674 x 243 mm (梱包時) - 重量: 76 kg
