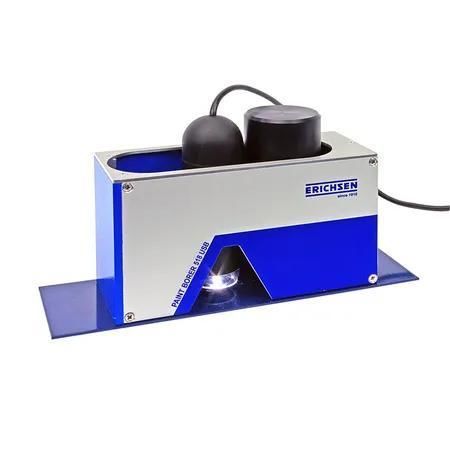

コーティング厚さ計 PAINT BORER 518 USB

塗料携帯型光学

概要
PAINT BORER 518 USBは、楔形切断法（キール法）に準拠した携帯型の塗膜厚測定器です。50倍の高解像度デジタル顕微鏡（調光可能）と2 MP CMOSセンサーを内蔵し、PC/ノートPC/WINDOWSタブレットへのUSB接続と付属ソフトにより、試料上での画像取得・測定・記録をデジタルに行えます。

設計
ボア装置、デジタル顕微鏡、試料照明、バッテリーを頑丈な筐体に収めたコンパクト設計です。水平スライド式のキャリッジがドリルと顕微鏡を保持するため、穿孔後に装置全体を移動する必要がありません。ドリルはスプリング支持で押し付けると自動で駆動し、交換可能な超硬ドリル（規定切削角）で3つの標準測定範囲に対応します。照明は連続/断続（3段階調光）が可能。9V充電池駆動のほか、付属の電源での使用も可能です。

操作

• 試験点にコントラストマークを付け、装置を試料上に置く
• マーク上にドリルを合わせ、下降して塗膜を基材まで貫通する
• 顕微鏡を孔上に移動し、照明を入れて切断面を観察する
• PC画面とカーソルで孔の中心と可視の層界線をマーキングして測定する

付属ソフトは穿孔角からのタンジェント計算で層厚を算出し、多層解析や一方向に湾曲した形状の楕円孔にも対応します。コントラスト向上のために白黒表示や疑似色表示が選べます。データと画像を組み合わせた測定ログの保存が可能です。

ソフトウェアと接続性
USB 2.0 / 3.0対応。画像形式：PNG。OSD言語：ドイツ語、英語。対応OS：Windows XP / Vista / 7 / 8 / 10 / 11。標準ソフトには計測式、タンジェント計算、表示オプション、データ／画像のログ機能が含まれます。

付属品

• 塗膜厚測定器 PAINT BORER 518 USB
• ドリル No.5（最大300 μmまで、スケール係数 3 μm/スケールポイント、切削角 8.5°）
• フェルトペン2本（黒／銀）
• ドライバー
• 充電式電池（9 V）
• 電源アダプタ（100 - 240 VAC、47 - 63 Hz）
• ソフトウェア（USBメモリ）
• USBケーブル
• 校正基準
• プラスチックケース
• 取扱説明書

規格

• EN ISO 19399
• ISO 2808
• ASTM D 4138
• ASTM D 5796

技術仕様

• 駆動：電動
• DT / NDT：DT
• 基材：任意
• 寸法（L x W x H）：155 mm x 55 mm x 110 mm
• 質量（正味）：約850 g
• 画像センサー：2 メガピクセル（5 Mに補間）
• 光源：白色LED ×8、調光可
• OSD言語：ドイツ語、英語
• PCインターフェース：USB 2.0 または 3.0
• 画像形式：PNG
• 層厚：最大 2000 µm
• 対応OS：Windows XP / Vista / 7 / 8 / 10 / 11
• 倍率：50x
• 多層測定：可
• 電源（代替）：充電式9V電池またはプラグイン電源（100 - 240 VAC → 18 VDC / 0.8 A）
