プラスチック製素材厚さ計 WedgeSoft X

材料コーティングコンクリート構造用

WedgeSoft X は、機械光学的な被膜厚さ測定用ソフトウェアです。デジタル顕微鏡、スマートフォン、タブレットなどで別撮りされた画像を取り込み、最大6000 µmまでの層厚を算出します。認証用のセキュリティドングルが付属し、最大6層までの多層測定に対応します。


測定の手順

ソフトウェアはセキュリティドングルで実行され、ドングルをコンピュータに差し込んでアクティベートします。

測定用画像は、カメラのスケール係数を検証用変数として提供する必要がありますソフトウェアに入力欄ありか、穴の横に配置したスケール例校正済みのスチール定規を含めてください。

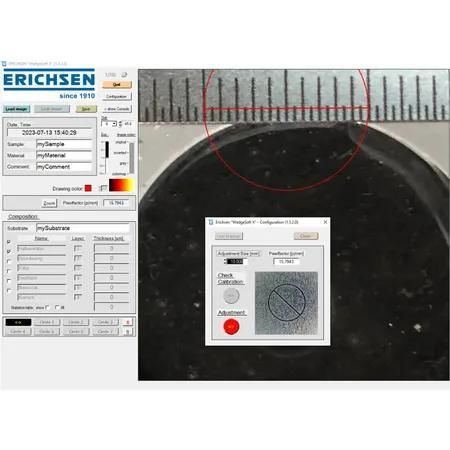

コントラストラインをカーソルで基材から被膜への遷移部および被膜の上端に位置決めします。

ウェッジ切断角度を入力すると、ソフトウェアが自動で膜厚を算出します。

複数層最大6層を同時にマーキングして測定できます。

付属品

Software WedgeSoft X

セキュリティドングル

注意

特殊なTCGドリルビットは付属していません。

特性 / 技術仕様

注文番号: 03350331

最大測定可能被膜厚さ: 最大6000 µm

多層測定: 同時に最大6層

アクティベーション: セキュリティドングル付属

対応画像ソース: デジタル顕微鏡、スマートフォン、タブレット別撮り画像のインポート

スケール検証: カメラのスケール係数入力または穴の横に配置した物理スケール例校正済みスチール定規

測定方法: コントラストラインを手動で配置し、ウェッジ切断角度の入力後に自動で厚さを計算

特殊ドリルビット TCG: 付属しませんオプション
