湿膜厚さ計 Model 433

コーティングポケットタイプウェットフィルムコーム

湿膜厚さゲージ モデル433は、手持ちの機械式コーム（櫛）タイプの計測器で、最大1500 µmまでの湿膜厚を迅速に測定できます。新たに塗布された塗膜に対して即時の是正措置を可能にし、得られる乾燥膜厚を推定できます。

概要
膜厚は塗膜の外観、保護性能、耐久性を左右します。膜が薄すぎると保護性や隠蔽力が低下し、厚すぎると材料コストが増加し、乾燥に影響する場合があります。機械式の湿膜厚ゲージは、現場で迅速に確認を行い、塗布の均一性と仕様の順守を確保します。

特長

• 手持ちで携帯可能、取り扱いが簡単で作業者や検査員が使用可能。
• 完全に機械式の原理で様々な基材で信頼して使用でき、刻印付きの測定ブレードで直接読取が可能。
• 電子式や光学式システムと比較してコスト効率に優れる。

用途
ガラス、木材、金属、プラスチックなど任意の基材に塗布した新規湿膜の迅速なチェック、予想される乾燥膜厚の算出や確認、生産や保守での即時是正に適しています。

試験原理

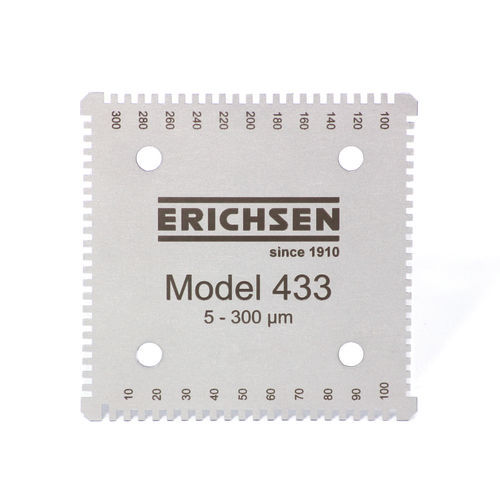

四角形のステンレス製測定ブレードには、基材からの距離が段階的に異なる歯が全周に切られており、刻印でµm単位の距離を示します。被塗面に当てて短く櫛引き（コーミング）を行い、最初に濡れる歯で湿膜厚を読取ります。

測定範囲

• 5 - 100 μm（目盛り幅 5 μm）
• 100 - 300 μm（目盛り幅 10 μm）
• 300 - 700 μm（目盛り幅 20 μm）
• 700 - 1500 μm（目盛り幅 40 μm）

測定精度

• 最大偏差：3 μm（5 - 55 μm）または公称値の5%（60 - 1500 μm）。
• 典型的偏差：測定全域で3 μm未満。

品質保証システム向け証明書
オプション（有償）で、モデル433はDIN 55 350 第18部に準拠した製造者試験証明書 M を付属可能で、ERICHSEN 試験所で決定された測定値を記録します。

付属品

• 湿膜厚さゲージ モデル433（4つの目盛レンジを含む）：
  • 5 - 100 μm（5 μm目盛）
  • 100 - 300 μm（10 μm目盛）
  • 300 - 700 μm（20 μm目盛）
  • 700 - 1500 μm（40 μm目盛）
• 保護ケース（合成皮革ポケット）

仕様 / 技術データ

• 注文番号：01690131
• DT / NDT：DT
• 基材：任意（ガラス、木材、金属、プラスチック）
• 膜厚：最大1500 µm
• 携帯性 / 据え置き：携帯式
• 規格：ISO 2808；BS 3900 : C5
