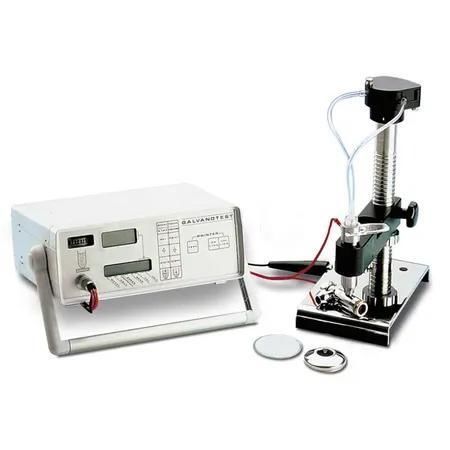

鋼厚さ計 GalvanoTest 2000

非鉄金属材料用金属コーティング

説明
クーロメトリック（陽極剥離）法による被覆厚さ測定装置。鋼、非鉄金属、絶縁基材上の単層・多層コーティング（例：鋼上のNi、鋼上のZn、Cu上のSn、Cu上のAg、エポキシ上のCuなど）に対応します。GalvanoTestは基材を損なうことなく正確な層厚値を提供します。マイクロプロセッサ制御で操作が容易、習熟は最小限で済みます。

測定原理
ファラデーの法則に基づき、被覆の定義された領域を電解的に溶解除去します。測定セルに被覆/基材組み合わせに適した電解液を入れ、ガスケット（例：8 mm2、4 mm2）で試料に密着させます。制御された電流により被覆が除去され、特有の電圧変化で除去終了が検出され、厚さがμmまたはmilsで表示されます。

構成
測定セル
平坦面および曲面（曲率半径3 mm程度まで）用のセルや、微小面積用のセルを用意しています。2000モデルは空気パルセータを装備して電解液の循環を促進できます。ワイヤや小物を浸す電解液カップも両モデルで使用可能です。

スタンド
測定セルを試料上に正確に配置するための調整可能なスタンド。電解液分配ポンプはスタンドまたは本体に取り付け可能です。

処理ユニット
マイクロプロセッサ制御の処理ユニットはインタラクティブLCDとタッチパッドを備えます。測定条件は入力可能で、英数字表示に結果を表示し、PC、MiniPrintプリンタ、Y‑Tレコーダへインターフェース出力できます。剥離中の電圧特性曲線は印刷して解析に利用できます。

GalvanoTest 2000 と 3000 の選択
GalvanoTest 2000は幅広い被覆/基材組合せおよび多層測定に対応する基本モデルです。GalvanoTest 3000はスタンド内蔵の電解液ポンプ、電解液の自動給排機能、複数電解液用のクイックチェンジ測定セルを備え、電解液の節約と0.25 mm2までの微小領域測定を可能にします。

付属品

• GalvanoTest本体
• MiniPrintプリンタまたはPC接続用インターフェース
• Y‑Tレコーダ出力
• 標準測定スタンド（測定セル、パルサーノズル付）
• 本体/スタンド接続ケーブル
• ガスケット A（8 mm2）
• ガスケット B（4 mm2）
• 電解液 3本（各100 ml、顧客選択）
• ピペット
• 使用済み電解液用ボトル
• スプレーボトル
• ラバーペンシル
• 吸収紙パック
• 取扱説明書

技術仕様

• 測定範囲：0.05 μm – 75 μm
• 最大被覆厚さ：75 μm
• DT / NDT：DT
• 適合基材：鋼、非鉄金属、絶縁基材
• 標準測定面積/ガスケット：A（8 mm2）、B（4 mm2）；他サイズあり
• 測定セルオプション：平面/曲面（≥3 mm半径）；小物・ワイヤ用電解液カップ
• GalvanoTest 2000：基本モデル；空気パルセータオプション
• GalvanoTest 3000：統合電解液ポンプ、クイックチェンジセル、最小面積0.25 mm2
• 処理ユニット：マイクロプロセッサ、インタラクティブLCD、タッチパッド；PC、MiniPrint、Y‑T出力；電圧曲線印刷可能
