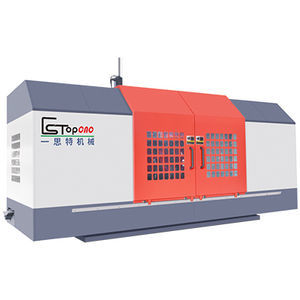

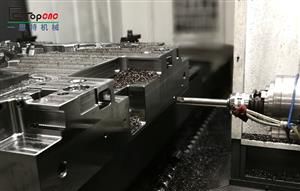

3軸フライス盤 HMC-3018NC横型BT 50高出力
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 横型
- スピンドル
- BT 50
- その他の特徴
- 高出力
- X軸移動距離
3,000 mm
(118.11 in)- Y軸移動距離
1,800 mm
(70.87 in)- Z軸移動距離
650 mm
(25.59 in)- 回転速度
最大: 3,000 rpm
(18,850 rad.min-1)最少: 0 rpm
(0 rad.min-1)- 出力
30 kW
(40.79 hp)- 最大テーブル積載量
15,000 kg
(33,069 lb)- 位置決め精度
0.02 mm
(0.00079 in)- 繰返し精度
0.015 mm
(0.00059 in)- 総重量
36,000 kg
(79,366.41 lb)- 全長
9,200 mm
(362.2 in)- 全幅
5,200 mm
(204.7 in)- 全高
4,600 mm
(181.1 in)
詳細
機械標準仕様
型式: HMC-3018NC
加工範囲
3軸移動量 (mm): 3000/1800/650
スピンドル中心〜コラムガイド (mm): 0-1800
切削能率 (cm³/min): 800
作業テーブル
テーブル寸法 (mm): 3000*1500
最大積載質量 (kg): 15000
スピンドル
スピンドル回転数 (rpm): 0-3000rpm
スピンドルテーパー: BT50-φ220
スピンドルモーター (kW): 30
速度
早送り (X/Y/Z) (m/min): 6/6/6
切削早送り (X/Y/Z) (m/min): 5/5/5
機械精度
位置決め精度 (mm): 0.02
再現位置精度 (mm): 0.015
潤滑油タンク (L): 4
機械寸法 (mm): 9200×5200x4600
機械重量 (kg): 36000
制御系
Mitsubishi M80
主な装備
備考
技術仕様
型式: HMC-3018NC
加工範囲
3軸移動量 (mm): 3000/1800/650
スピンドル中心〜コラムガイド (mm): 0-1800
切削能率 (cm³/min): 800
作業テーブル
テーブル寸法 (mm): 3000*1500
最大積載質量 (kg): 15000
スピンドル
スピンドル回転数 (rpm): 0-3000rpm
スピンドルテーパー: BT50-φ220
スピンドルモーター (kW): 30
速度
早送り (X/Y/Z) (m/min): 6/6/6
切削早送り (X/Y/Z) (m/min): 5/5/5
機械精度
位置決め精度 (mm): 0.02
再現位置精度 (mm): 0.015
潤滑油タンク (L): 4
機械寸法 (mm): 9200×5200x4600
機械重量 (kg): 36000
制御系
Mitsubishi M80
主な装備
- ハンドヘルド操作ユニット — 1 pc
- 自動潤滑システム — 1 pc
- LED警告灯 — 1 pc
- スピンドルブロー装置 — 1 pc
- エアカーテン保護 — 1 pc
- 懐中電灯 — 1 pc
- 付属アクセサリ — 1 pc
- 付属技術合意書 — 1 pc
備考
- 梱包: 合板箱 + 鋼製ビーム／木製フレーム。
- 上記見積は手数料を含みません。
- 上記見積は輸入税および現地輸送費を含みません。
- 基礎は買い手が準備します。現地での据付および調整サービスを希望する場合、別途5%のサービス料がかかります。
- 英語マニュアルが付属します。
技術仕様
- 型式: HMC-3018NC
- 3軸移動量 (mm): 3000/1800/650
- テーブル寸法 (mm): 3000*1500
- 最大積載質量 (kg): 15000
- 切削能率 (cm³/min): 800
- スピンドル回転数 (rpm): 0-3000
- スピンドルテーパー: BT50-φ220
- スピンドルモーター (kW): 30
- 早送り (X/Y/Z) (m/min): 6/6/6
- 切削早送り (X/Y/Z) (m/min): 5/5/5
- 位置決め精度 (mm): 0.02
- 再現位置精度 (mm): 0.015
- 潤滑油タンク (L): 4
- 機械寸法 (mm): 9200×5200x4600
- 機械重量 (kg): 36000
- 制御システム: Mitsubishi M80
