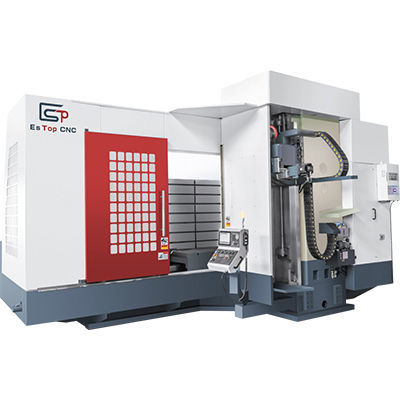

3軸マシニングセンタ HMC-2516NC横型BT 50製粉
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 横型
- スピンドル
- BT 50
- 関連機能
- 製粉
- 応用
- 重荷重用
- X軸移動距離
2,500 mm
(98.43 in)- Y軸移動距離
1,600 mm
(62.99 in)- Z軸移動距離
550 mm
(21.65 in)- 回転速度
最大: 3,000 rpm
(18,850 rad.min-1)最少: 0 rpm
(0 rad.min-1)- 出力
30 kW
(40.79 hp)- 加工部品の最大高さ
最大: 1,600 mm
(63 in)最少: 0 mm
(0 in)- 最大テーブル積載量
12,000 kg
(26,455 lb)- 位置決め精度
0.02 mm
(0.00079 in)- 繰返し精度
0.015 mm
(0.00059 in)- 総重量
32,000 kg
(70,547.92 lb)- 全長
7,500 mm
(295.3 in)- 全幅
4,800 mm
(189 in)- 全高
4,300 mm
(169.3 in)
詳細
製品概要
ES-TOP HMC-2516NCは、荒削り加工および大容量ワークの加工向けに設計された横型マシニングセンタです。BT50主軸（30 kW）、2500 × 1400 mmの大型テーブル、最大積載重量12,000 kgを備え、産業用途に適しています。
技術仕様（概要）
機械主要構成
標準付属品 / アイテム
詳細仕様
ES-TOP HMC-2516NCは、荒削り加工および大容量ワークの加工向けに設計された横型マシニングセンタです。BT50主軸（30 kW）、2500 × 1400 mmの大型テーブル、最大積載重量12,000 kgを備え、産業用途に適しています。
技術仕様（概要）
- 型式：HMC-2516NC
- 3軸移動量（X/Y/Z）：2500 / 1600 / 550 mm
- 主軸中心〜柱ガイド：0–1600 mm
- 切削容量：800 cm³/min
- テーブル寸法：2500 × 1400 mm
- 最大積載重量：12,000 kg
- 主軸回転数：0–3000 rpm
- 主軸テーパ：BT50-φ220
- 主軸モータ：30 kW
- 制御装置：Mitsubishi M80
機械主要構成
- 横型マシニングセンタ 1台（型式 HMC-2516NC）、Mitsubishi M80コントローラ搭載
標準付属品 / アイテム
- ハンドヘルド操作ユニット — 1個
- 自動潤滑システム — 1個
- LED警告灯 — 1個
- 主軸吹き付け装置 — 1個
- エアカーテン保護 — 1個
- 懐中電灯 — 1個
- 付属品一式 — 1セット
- 付属技術合意書 — 1セット
詳細仕様
- 型式：HMC-2516NC
- 3軸移動量（X/Y/Z）：2500 mm / 1600 mm / 550 mm
- 主軸中心〜柱ガイド：0–1600 mm
- 切削容量：800 cm³/min
- テーブル寸法：2500 × 1400 mm
- 最大積載重量：12,000 kg
- 主軸回転数：0–3000 rpm
- 主軸テーパ：BT50-φ220
- 主軸モータ：30 kW
- 早送り（X/Y/Z）：6 / 6 / 6 m/min
- 切削早送り（X/Y/Z）：5 / 5 / 5 m/min
- 位置決め精度：0.02 mm
- 繰返し精度：0.015 mm
- 潤滑油タンク容量：4 L
- 機械寸法：7500 × 4800 × 4300 mm
- 機械重量：32,000 kg
- 制御装置：Mitsubishi M80
