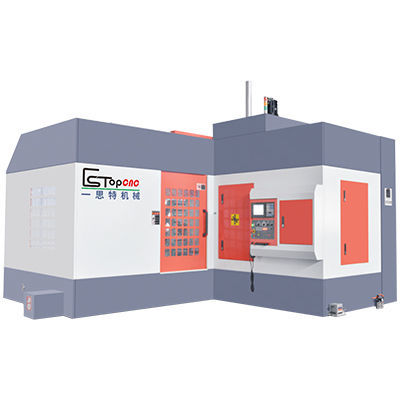

3軸マシニングセンタ HMC-2214NC横型BT 50製粉
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 横型
- スピンドル
- BT 50
- 関連機能
- 製粉
- 応用
- 大きなワークピース
- X軸移動距離
2,350 mm
(92.52 in)- Y軸移動距離
1,400 mm
(55.12 in)- Z軸移動距離
650 mm
(25.59 in)- 回転速度
最大: 3,000 rpm
(18,850 rad.min-1)最少: 0 rpm
(0 rad.min-1)- 出力
30 kW, 37 kW
(40.79 hp, 50.31 hp)- 最大テーブル積載量
12,000 kg
(26,455 lb)- 総重量
26 t
(28.66 us ton)- 全長
6,370 mm
(250.8 in)- 全幅
4,400 mm
(173.2 in)- 全高
3,570 mm
(140.6 in)
詳細
製品
横型マシニングセンター HMC-2214NC。大形ワークと高負荷の加工向けに設計されています。主な仕様：作業台2200×1400 mm、垂直テーブル移動650 mm、主軸伝達方式はベルトまたはギアを選択可能です。
技術パラメータ（比較）
技術仕様
横型マシニングセンター HMC-2214NC。大形ワークと高負荷の加工向けに設計されています。主な仕様：作業台2200×1400 mm、垂直テーブル移動650 mm、主軸伝達方式はベルトまたはギアを選択可能です。
技術パラメータ（比較）
- モデル: ET-1712-NC | ET-2214-NC
- 最大移動量 (X/Y/Z) (mm): 1800/1200/500 | 2350/1400/650
- 垂直テーブル移動 (W軸) (mm): 500 | 650
- 作業台寸法 (L×W) (mm): 1700×1100 | 2200×1400
- 主軸中心〜テーブル間 (mm): 50–1250 | 50–1450
- 垂直テーブル移動サイズ (L×H) (mm): 1840×900 | 2340×1100
- 送り速度 X/Y/Z (mm/min): 10–7500 / 10–7500 / 10–4500
- 主軸直径 (mm): 220（分割型） | 220（分割型）
- 主軸出力 (kW): 30/37 | 30/37
- 主軸回転数 (r/min): 0–3000（ベルト） / 0–1800（ギア） | 0–3000（ベルト） / 0–1800（ギア）
- 主軸テーパー: BT-50
- 軸駆動出力（概算、kW）: X 4 | 5、Y 4、Z 3
- 総電力 (kW): 48 | 55
- 最大支持荷重 (t): 8 | 12
- 重量 (t) ±5%: 23 | 26
- 外形寸法 (L×W×H) (mm): 4950×3900×4150 | 6370×4400×3750
- オプション: 主軸伝達方式選択可能（ベルト式またはギア式）
技術仕様
- 製品表記: HMC-2214NC
- 最大移動量 (X/Y/Z): 2350/1400/650 mm (ET-2214-NC)
- 垂直テーブル移動 (W軸): 650 mm
- 作業台寸法 (L×W): 2200×1400 mm
- 主軸中心〜テーブル間: 50–1450 mm
- 垂直テーブル移動サイズ (L×H): 2340×1100 mm
- 送り速度: X/Y = 10–7500 mm/min、Z = 10–4500 mm/min
- 主軸直径: 220 mm（分割型主軸）
- 主軸出力: 30/37 kW
- 主軸回転数: 0–3000 r/min（ベルト式）または 0–1800 r/min（ギア式）
- 主軸テーパー: BT-50
- 軸駆動出力（概算）: X ≈ 5 kW、Y ≈ 4 kW、Z ≈ 3 kW
- 総電力: ≈ 55 kW
- 最大支持荷重: 12 Ton
- 重量: ≈ 26 Ton (±5%)
- 外形寸法 (L×W×H): 6370×4400×3750 mm
- オプション: 主軸伝達方式選択可能（ベルト式またはギア式）
