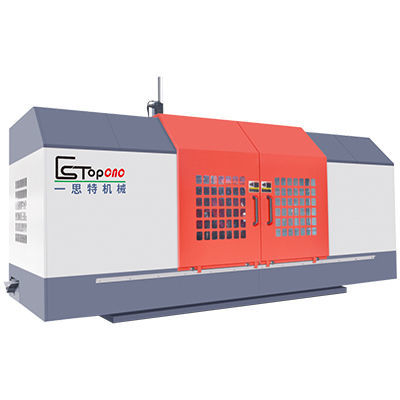

3軸マシニングセンタ HMC-1712NC

横型テーブルタイプBT 50

製品
横型マシニングセンタ ET-1712-NC（商用表示 HMC-1712NC）。大型部品の横形フライス加工および量産加工向けに設計されています。

概要
本ページ掲載モデル：ET-1712-NC、ET-2214-NC。メーカー：ES-TOP CNC。主軸伝動方式：ベルト式またはギア式。高荷重対応および大物ワークに適しています。

技術仕様（概要）
モデル：ET-1712-NC | ET-2214-NC
最大移動量（X/Y/Z軸）(mm)：1800/1200/500 | 2350/1400/650
垂直テーブル移動（W軸）(mm)：500 | 650
作業テーブル寸法（L×W）(mm)：1700×1100 | 2200×1400
主軸中心からテーブルまで (mm)：50-1250 | 50-1450
垂直テーブル移動寸法（L×H）(mm)：1840×900 | 2340×1100
送り速度 (mm/min)：X 10–7500 | 10–7500；Y 10–7500 | 10–7500；Z 10–4500 | 10–4500
フライスヘッド／主軸：
主軸直径 (mm)：220（分割型主軸）
主軸出力 (kW)：30/37
主軸回転数 (r/min)：0–3000（ベルト式） / 0–1800（ギア式）
主軸テーパ：BT-50
軸駆動概算出力 (kW)：X 4 | 5；Y 4；Z 3
総電力（概算 kW）：48 | 55
最大耐荷重：8 Ton | 12 Ton
重量（概算）：23 Ton ±5% | 26 Ton ±5%
外形寸法（L×W×H）(mm)：4950×3900×4150 | 6370×4400×3750
オプション：主軸伝動方式 — ベルト式またはギア式

タグ / キーワード
横型マシニングセンタ / HMC-1712NC / ET-1712-NC / BT-50 / 30 kW / 37 kW / 大型テーブル / 高荷重

技術的特徴

• モデル：ET-1712-NC（商用表示 HMC-1712NC）
• 最大移動量（X/Y/Z）：1800 / 1200 / 500 mm
• 垂直テーブル移動（W軸）：500 mm
• テーブル寸法（L×W）：1700 × 1100 mm
• 主軸中心〜テーブル：50–1250 mm
• 垂直テーブル移動寸法（L×H）：1840 × 900 mm
• X/Y/Z送り速度：X 10–7500 mm/min、Y 10–7500 mm/min、Z 10–4500 mm/min
• 主軸直径：220 mm（分割型主軸）
• 主軸出力：30/37 kW
• 主軸回転数：0–3000 r/min（ベルト式）または 0–1800 r/min（ギア式）
• 主軸テーパ：BT-50
• 軸駆動出力（概算）：X 4 kW、Y 4 kW、Z 3 kW
• 総電力（概算）：48 kW
• 最大耐荷重：8 Ton
• 重量（概算）：23 Ton ±5%
• 外形寸法（L×W×H）：4950 × 3900 × 4150 mm
• 主軸伝動方式（オプション）：ベルト式またはギア式
